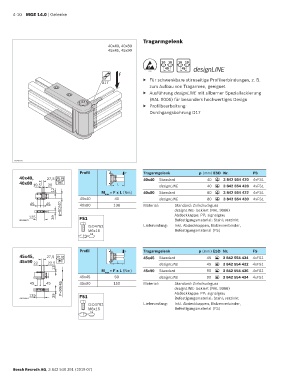

Page 176 - MGE 14.0

4-10 MGE 14.0 | Gelenke

Tragarmgelenk
40x40, 40x80
45x45, 45x90

10 10 10 10
40 45 designLINE
F ESD
▶ Für schwenkbare stirnseitige Profilverbindungen, z. B.
D17
zum Aufbau von Tragarmen, geeignet
▶ Ausführung designLINE mit silberner Speziallackierung
(RAL 9006) für besonders hochwertiges Design
▶ Profilbearbeitung:
Durchgangsbohrung D17

0126118
Profil F Tragarm gelenk p (mm) ESD Nr. FS
40x40, 27,5 10 10 40x40 Standard 40 3 842 554 420 4xFS1
40x80 19,5 20 40 L designLINE 40 ESD 3 842 554 428 4xFS1
12 M max = F x L (Nm) 40x80 Standard 80 ESD ESD 3 842 554 422 4xFS1
40x40 40 designLINE 80 3 842 554 430 4xFS1
ESD
p=80/40 designLINE: lackiert (RAL 9006)
45 45 40x80 130 Material: Standard: Zinkdruckguss
125 39 FS1 Abdeckkappe: PP; signalgrau
00116472 Befestigungsmaterial: Stahl; verzinkt
ISO4762 Lieferumfang: Inkl. Abdeckkappen, Bolzenverbinder,
M6x16 Befestigungsmaterial (FS)
10

Profil F Tragarm gelenk p (mm) ESD Nr. FS
45x45, 27,5 10 10 45x45 Standard 45 3 842 554 424 4xFS1
45x90 22 22,5 45 L designLINE 45 ESD 3 842 554 432 4xFS1
12 M max = F x L (Nm) 45x90 Standard 90 ESD 3 842 554 426 4xFS1

45x45 50 designLINE 90 ESD 3 842 554 434 4xFS1
ESD
P=90/45 designLINE: lackiert (RAL 9006)
45 45 45x90 150 Material: Standard: Zinkdruckguss
125 39 FS1 Abdeckkappe: PP; signalgrau
00109561 Befestigungsmaterial: Stahl; verzinkt
ISO4762 Lieferumfang: Inkl. Abdeckkappen, Bolzenverbinder,
M6x16 Befestigungsmaterial (FS)
10

Bosch Rexroth AG, 3 842 540 391 (2019-07)
