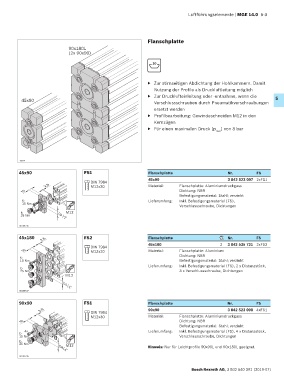

Page 183 - MGE 14.0

Luftführungselemente | MGE 14.0 5-3

Flanschplatte
90x180L
(2x 90x90)

10

▶ Zur stirnseitigen Abdichtung der Hohlkammern. Damit
Nutzung der Profile als Druckluftleitung möglich
▶ Zur Drucklufteinleitung oder -entnahme, wenn die
45x90 Verschlussschrauben durch Pneumatikverschraubungen 5

ersetzt werden
▶ Profilbearbeitung: Gewindeschneiden M12 in den
Kernzügen
▶ Für einen maximalen Druck (p max ) von 8 bar

19924
45x90 FS1 Flanschplatte Nr. FS
45x90 3 842 523 097 2xFS1
DIN 7984
2,5 M12x30 Material: Flanschplatte: Aluminiumdruckguss
15 Dichtung: NBR
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS),
15 Nm
Verschlussschraube, Dichtungen
M12
25 Nm G 1/ 2"

00109735
45x180 2,5 FS2 Flanschplatte Nr. FS
45x180 2 3 842 535 721 2xFS2
DIN 7984
15 M12x20 Material: Flanschplatte: Aluminium
Dichtung: NBR
15 Nm Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS), 2 x Distanzstück,
25 Nm 3 x Verschlussschraube, Dichtungen
M12

00109737 G 1/ 2"
90x90 FS1 Flanschplatte Nr. FS
2,5 DIN 7984 90x90 3 842 523 098 4xFS1
M12x30 Material: Flanschplatte: Aluminiumdruckguss
15 Dichtung: NBR
Befestigungsmaterial: Stahl; verzinkt
4x Lieferumfang: Inkl. Befestigungsmaterial (FS), 4 x Distanzstück,
15 Nm Verschlussschraube, Dichtungen
25 Nm G 3/ 4" M12 Hinweis: Nur für Leichtprofile 90x90L und 90x180L geeignet.

00109736

Bosch Rexroth AG, 3 842 540 391 (2019-07)
