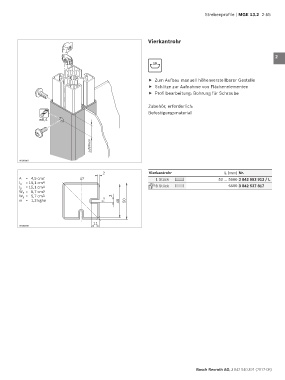

Strebenprofile | MGE 13.2 2-55
Vierkantrohr 1
2
10
3
f Zum Aufbau manuell höhenverstellbarer Gestelle 4
f Schlitze zur Aufnahme von Flächenelementen
f Profilbearbeitung: Bohrung für Schraube
5
Zubehör, erforderlich:
Befestigungsmaterial 6
ø8,4
7
8
≥20mm 9
00109310
10
2 Vierkantrohr L (mm) Nr.
A = 4,5 cm 2 y 1 Stück 50 … 5600 3 842 992 913 / L 11
l x = 15,1 cm 4 6 Stück 5600 3 842 537 817
l y = 15,1 cm 4
W x = 5,7 cm 3 12
W y = 5,7 cm 3 x 3
m = 1,2 kg/m 46 50 13
14
11
11
00109309
15
16
17
18
19
20
21
