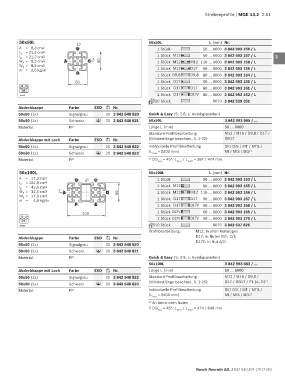

Page 63 - MGE 13.2

Strebenprofile | MGE 13.2 2-51

50x50L y 50x50L L (mm) Nr. 1
A = 9,3 cm 2 B 1 Stück 50 … 6000 3 842 993 156 / L
l x = 21,2 cm 4
l y = 21,2 cm 4 x 1 Stück M12 60 … 6000 3 842 993 157 / L 2
W x = 8,5 cm 3 A C 50 1 Stück M12 M12 110 … 6000 3 842 993 158 / L
W y = 8,5 cm 3
m = 2,5 kg/m 1 Stück M12 D17 90 … 6000 3 842 993 159 / L 3
D 1 Stück D9,8 D9,8 80 … 6000 3 842 993 164 / L
50 1 Stück D17 60 … 6000 3 842 993 160 / L 4
10 10 1 Stück D17 D17 80 … 6000 3 842 993 161 / L
50
1 Stück D17 D17V 80 … 6000 3 842 993 162 / L
19454 5
20 Stück 6070 3 842 529 351
Abdeckkappe Farbe ESD Nr. 6
50x50 (1x) Signalgrau 20 3 842 548 820 Quick & Easy (S. 2-8, s. Ausklappseiten)
50x50 (1x) Schwarz 20 3 842 548 821 50x50L 3 842 993 665 / …
ESD 7
Material: PP Länge L (mm) 50 … 6000
Standard-Profilbearbeitung M12 / M16 / D9,8 / D17 /
Abdeckkappe mit Loch Farbe ESD Nr. (Mindestlänge beachten, S. 2-25) DB17 8
50x50 (1x) Signalgrau 20 3 842 548 822 Individuelle Profilbearbeitung DI / DIS / MT / MTS /
50x50 (1x) Schwarz 20 3 842 548 823 (L max = 5400 mm) MI / MIS / DG 1) 9
ESD
Material: PP 1) DG max = 45°; L min1 / L min2 = 387 / 474 mm
10
50x100L 50x100L L (mm) Nr.
A = 17,2 cm 2 B x C 1 Stück 50 … 6000 3 842 993 163 / L 11
l x = 162,8 cm 4 60 … 6000 3 842 993 165 / L
l y = 42,6 cm 4 y 1 Stück M12
W x = 32,6 cm 3 A D 50 1 Stück M12 M12 110 … 6000 3 842 993 166 / L 12
W y = 17,0 cm 3 90 … 6000 3 842 993 167 / L
m = 4,6 kg/m 1 Stück D17 D17
F E 1 Stück D17 D17V 80 … 6000 3 842 993 168 / L 13
100 1 Stück D17V 60 … 6000 3 842 993 169 / L
10 10 1 Stück D17V D17V 90 … 6000 3 842 993 170 / L 14
50
10 Stück 6070 3 842 537 825
19455
Profilbearbeitung: M12: In allen Kernzügen 15
Abdeckkappe Farbe ESD Nr. D17: In Nuten B/F, C/E
50x50 (2x) Signalgrau 20 3 842 548 820 D17V: In Nut A/D 16
50x50 (2x) Schwarz 20 3 842 548 821
ESD
Material: PP Quick & Easy (S. 2-8, s. Ausklappseiten) 17
50x100L 3 842 993 663 / …
Abdeckkappe mit Loch Farbe ESD Nr. Länge L (mm) 50 … 6000 18
50x50 (2x) Signalgrau 20 3 842 548 822 Standard-Profilbearbeitung M12 / M16 / D9,8 /
50x50 (2x) Schwarz ESD 20 3 842 548 823 (Mindestlänge beachten, S. 2-25) D17 / DB17 / F1 (A, D) 1) 19
Material: PP Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L = 5400 mm) MI / MIS / DG 2)
max 20
1) An benannten Nuten
2) DG max = 45°; L min1 / L min2 = 474 / 648 mm 21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
