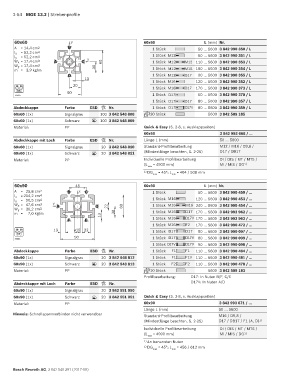

Page 66 - MGE 13.2

2-54 MGE 13.2 | Strebenprofile

60x60 y 60x60 L (mm) Nr.
A = 14,4 cm 2 B 1 Stück 50 … 5600 3 842 990 350 / L
l x = 52,2 cm 4
l y = 52,2 cm 4 1 Stück M12 60 … 5600 3 842 990 351 / L
W x = 17,4 cm 3 A C x 60 1 Stück M12 M12 110 … 5600 3 842 990 353 / L
W y = 17,4 cm 3 30 M16 180 … 5600 3 842 990 354 / L
m = 3,9 kg/m 1 Stück M12
D 1 Stück M12 D17 90 … 5600 3 842 990 355 / L
13
1 Stück M16 120 … 5600 3 842 990 352 / L
10 10 30 1 Stück M16 D17 170 … 5600 3 842 990 373 / L
60
60
19460 1 Stück D17 50 … 5600 3 842 990 370 / L
1 Stück D17 D17 80 … 5600 3 842 990 357 / L
Abdeckkappe Farbe ESD Nr. 1 Stück D17 D17V 80 … 5600 3 842 990 359 / L
60x60 (1x) Signalgrau 100 3 842 548 808 20 Stück 5600 3 842 509 185
60x60 (1x) Schwarz 100 3 842 548 809
ESD
Material: PP Quick & Easy (S. 2-8, s. Ausklappseiten)
60x60 3 842 993 668 / …
Abdeckkappe mit Loch Farbe ESD Nr. Länge L (mm) 50 … 5600
60x60 (1x) Signalgrau 20 3 842 548 810 Standard-Profilbearbeitung M12 / M16 / D9,8 /
60x60 (1x) Schwarz 20 3 842 548 811 (Mindestlänge beachten, S. 2-25) D17 / DB17
ESD
Material: PP Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L = 4900 mm) MI / MIS / DG 1)
max
1) DG = 45°; L = 404 / 508 mm
max min

60x90 45 60x90 L (mm) Nr.
A = 25,8 cm 2 B x C 1 Stück 50 … 5600 3 842 990 450 / …
l x = 214,2 cm 4 120 … 5600 3 842 990 453 / …
l y = 90,5 cm 4 1 Stück M16
W x = 47,6 cm 3 y A D 22 60 1 Stück M16 M16 240 … 5600 3 842 990 454 / …
W y = 30,2 cm 3
m = 7,0 kg/m 30 1 Stück M16 D17 170 … 5600 3 842 992 962 / …
13
F E 1 Stück M16 D17V 170 … 5600 3 842 992 963 / …
1 Stück M16 F2 170 … 5600 3 842 990 472 / …
22
10 10 13 ø15 22 1 Stück D17 D17 80 … 5600 3 842 990 097 / …
60
90 80 … 5600 3 842 990 099 / …
19461 1 Stück D17 D17V
1 Stück D17V D17V 90 … 5600 3 842 990 098 / …
Abdeckkappe Farbe ESD Nr. 1 Stück F1 F1 110 … 5600 3 842 990 464 / …
60x90 (1x) Signalgrau 20 3 842 548 812 1 Stück F1 F1V 110 … 5600 3 842 990 481 / …
60x90 (1x) Schwarz 20 3 842 548 813 1 Stück F2 F2 110 … 5600 3 842 990 478 / …
ESD
Material: PP 10 Stück 5600 3 842 509 183
Profilbearbeitung: D17: In Nuten B/F, C/E
Abdeckkappe mit Loch Farbe ESD Nr. D17V: In Nuten A/D
60x90 (1x) Signalgrau 20 3 842 551 050
60x90 (1x) Schwarz 20 3 842 551 051 Quick & Easy (S. 2-8, s. Ausklappseiten)
ESD
Material: PP 60x90 3 842 993 671 / …
Länge L (mm) 50 … 5600
Hinweis: Schnellspannverbinder nicht verwendbar Standard-Profilbearbeitung M16 / D9,8 /
(Mindestlänge beachten, S. 2-25) D17 / DB17 / F1 (A, D) 1)
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L max = 4900 mm) MI / MIS / DG 1)
1) An benannten Nuten
1) DG max = 45°; L min = 456 / 612 mm
