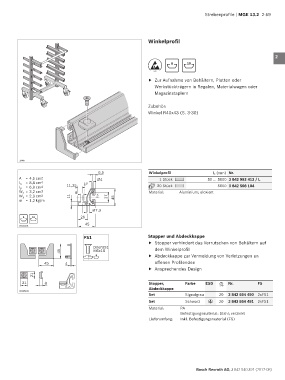

Page 71 - MGE 13.2

Strebenprofile | MGE 13.2 2-59

Winkelprofil 1

2
8 10
3
ESD
f Zur Aufnahme von Behältern, Platten oder 4
Werkstückträgern in Regalen, Materialwagen oder
Magazinstaplern
5
Zubehör:
Winkel R40x43 (S. 3-30) 6
7

8

9

19497
10
6,5 Winkelprofil L (mm) Nr.
A = 4,5 cm 2 Ø4 1 Stück 50 … 5600 3 842 992 412 / L 11
l x = 8,8 cm 4 11,25 y 20 Stück 5600 3 842 508 104
l y = 6,9 cm 4
W x = 3,2 cm 3 8 Material: Aluminium; eloxiert 12
W y = 2,3 cm 3 11 x 27 45
m = 1,2 kg/m
13
Ø7,3
8 10 26 14
45
00125101
15
FS1 Stopper und Abdeckkappe
f Stopper verhindert das Verrutschen von Behältern auf 16
DIN7991 dem Winkelprofil
45 M6x16
8 f Abdeckkappe zur Vermeidung von Verletzungen an 17
45 4 offenen Profilenden
f Ansprechendes Design 18
21
21 8 Stopper, Farbe ESD Nr. FS 19
Abdeckkappe
00125100
Set Signalgrau 20 3 842 554 490 2xFS1 20
Set Schwarz 20 3 842 554 491 2xFS1
ESD
Material: PA 21
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS)

Bosch Rexroth AG, 3 842 540 391 (2017-08)
