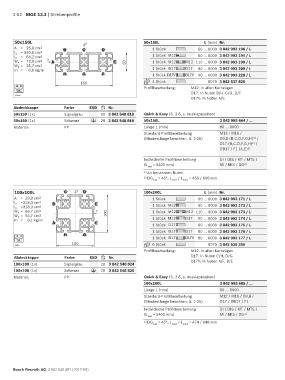

Page 64 - MGE 13.2

2-52 MGE 13.2 | Strebenprofile

50x150L x 50x150L L (mm) Nr.
A = 25,8 cm 2 B C D 1 Stück 50 … 6000 3 842 993 196 / L
l x = 540,0 cm 4
l y = 64,2 cm 4 1 Stück M12 60 … 6000 3 842 993 194 / L
W x = 72,0 cm 3 y A E 50 1 Stück M12 M12 110 … 6000 3 842 993 199 / L
W y = 25,7 cm 3 80 … 6000 3 842 993 200 / L
m = 6,9 kg/m 1 Stück D17 D17
H G F 1 Stück D17V D17V 90 … 6000 3 842 993 228 / L
150 4 Stück 6070 3 842 537 826
10 10 Profilbearbeitung: M12: In allen Kernzügen
50
D17: In Nuten B/H, C/G, D/F
19456
D17V: In Nuten A/E
Abdeckkappe Farbe ESD Nr.
50x150 (1x) Signalgrau 20 3 842 548 818 Quick & Easy (S. 2-8, s. Ausklappseiten)
50x150 (1x) Schwarz 20 3 842 548 819 50x150L 3 842 993 664 / …
ESD
Material: PP Länge L (mm) 80 … 6000
Standard-Profilbearbeitung M12 / M16 /
(Mindestlänge beachten, S. 2-25) D9,8 (B,C,D,F,G,H) /
1)
D17 (B,C,D,F,G,H) /
1)
DB17 / F1 (A,E) 1)
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L max = 5400 mm) MI / MIS / DG 2)
1) An benannten Nuten
2) DG max = 45°; L min1 / L min2 = 450 / 600 mm

100x100L C y D 100x100L L (mm) Nr.
A = 29,9 cm 2 1 Stück 50 … 6000 3 842 993 171 / L
l x =318,3 cm 4 B E 60 … 6000 3 842 993 172 / L
l y =318,3 cm 4 1 Stück M12
W x = 63,7 cm 3 x 1 Stück M12 M12 110 … 6000 3 842 993 173 / L
W y = 63,7 cm 3 100 90 … 6000 3 842 993 174 / L
m = 8,1 kg/m 1 Stück M12 D17
A F 1 Stück D17 60 … 6000 3 842 993 175 / L
1 Stück D17 D17 80 … 6000 3 842 993 176 / L
H G
10 10 1 Stück D17 D17V 80 … 6000 3 842 993 177 / L
50
100 6 Stück 6070 3 842 529 355
19457
Profilbearbeitung: M12: In allen Kernzügen
Abdeckkappe Farbe ESD Nr. D17: In Nuten C/H, D/G
100x100 (1x) Signalgrau 20 3 842 548 824 D17V: In Nuten A/F, B/E
100x100 (1x) Schwarz 20 3 842 548 825
ESD
Material: PP Quick & Easy (S. 2-8, s. Ausklappseiten)
100x100L 3 842 993 685 / …
Länge L (mm) 50 … 6000
Standard-Profilbearbeitung M12 / M16 / D9,8 /
(Mindestlänge beachten, S. 2-25) D17 / DB17 / F1
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L = 5400 mm) MI / MIS / DG 1)
max
1) DG = 45°; L / L = 474 / 648 mm
max min1 min2

Bosch Rexroth AG, 3 842 540 391 (2017-08)
