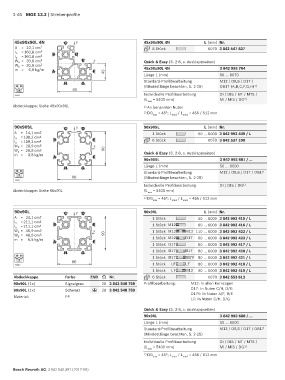

2-46 MGE 13.2 | Strebenprofile

45x90x90L 4N C y 45x90x90L 4N L (mm) Nr.
A = 22,1 cm 2 8 Stück 6070 3 842 547 827
I x = 160,8 cm 4 B D
I y = 160,8 cm 4
W x = 30,6 cm 3 E x Quick & Easy (S. 2-8, s. Ausklappseiten)
W y = 30,6 cm 3
m = 6,0 kg/m A F 45 45x90x90L 4N 3 842 993 764
Länge L (mm) 50 … 6070
H G Standard-Profilbearbeitung M12 / D9,8 / D17 /
10 10 (Mindestlänge beachten, S. 2-25) DB17 (A,B,C,F,G,H) 1)
45 90
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
29432
(L = 5400 mm) MI / MIS / DG 2)
max
Abdeckkappe: Siehe 45x90x90L 1) An benannten Nuten
2) DG = 45°; L / L = 456 / 612 mm
max min1 min2
90x90SL C y D 90x90SL L (mm) Nr.
A = 14,1 cm 2 1 Stück 50 … 6000 3 842 993 449 / L
l x = 130,2 cm 4 B E
l y = 130,2 cm 4 6 Stück 6070 3 842 537 100
W x = 28,9 cm 3 x
W y = 28,9 cm 3 90
m = 3,8 kg/m Quick & Easy (S. 2-8, s. Ausklappseiten)
A F
90x90SL 3 842 993 681 / …
H G Länge L (mm) 50 … 6000
10 10 Standard-Profilbearbeitung M12 / D9,8 / D17 / DB17
45
90 (Mindestlänge beachten, S. 2-25)
19442
Individuelle Profilbearbeitung DI / DIS / DG 1)
Abdeckkappe: Siehe 90x90L (L max = 5400 mm)
1) DG max = 45°; L min1 / L min2 = 456 / 612 mm

90x90L C y D 90x90L L (mm) Nr.
A = 24,1 cm 2 1 Stück 50 … 6000 3 842 992 415 / L
l x = 211,1 cm 4 B E
l y = 211,1 cm 4 1 Stück M12 60 … 6000 3 842 992 416 / L
W x = 46,9 cm 3 x 1 Stück M12 M12 110 … 6000 3 842 992 422 / L
W y = 46,9 cm 3 90
m = 6,5 kg/m 1 Stück M12 D17 90 … 6000 3 842 992 423 / L
A F
1 Stück D17 60 … 6000 3 842 992 417 / L
H G 1 Stück D17 D17 80 … 6000 3 842 992 420 / L
10 10 1 Stück D17 D17V 80 … 6000 3 842 992 421 / L
45
90
19443 1 Stück LF LF 80 … 6000 3 842 992 418 / L
1 Stück LF M12 90 … 6000 3 842 992 419 / L
Abdeckkappe Farbe ESD Nr. 6 Stück 6070 3 842 553 613
90x90L (1x) Signalgrau 20 3 842 548 758 Profilbearbeitung: M12: In allen Kernzügen
90x90L (1x) Schwarz ESD 20 3 842 548 759 D17: In Nuten C/H, D/G
Material: PP D17V: In Nuten A/F, B/E
LF: In Nuten C/H, D/G
Quick & Easy (S. 2-8, s. Ausklappseiten)
90x90L 3 842 993 680 / …
Länge L (mm) 50 … 6000
Standard-Profilbearbeitung M12 / D9,8 / D17 / DB17
(Mindestlänge beachten, S. 2-25)
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L = 5400 mm) MI / MIS / DG 1)
max
1) DG = 45°; L / L = 456 / 612 mm
max min1 min2

Bosch Rexroth AG, 3 842 540 391 (2017-08)
