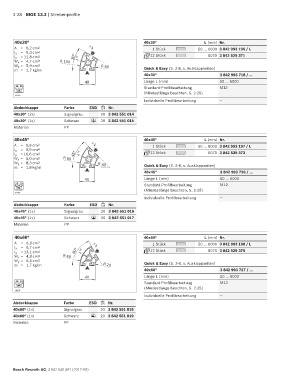

Page 40 - MGE 13.2

2-28 MGE 13.2 | Strebenprofile

40x30° 40x30° L (mm) Nr.
A = 6,2 cm 2 x 1 Stück 50 … 6000 3 842 993 195 / L
l x = 9,4 cm 4 B
l y = 11,8 cm 4 30° y 12 Stück 6070 3 842 529 371
W x = 4,7 cm 3 R 100
W y = 5,9 cm 3 R 60 Quick & Easy (S. 2-8, s. Ausklappseiten)
m = 1,7 kg/m
A 40x30° 3 842 993 718 / …
40 Länge L (mm) 50 … 6000
10 10 Standard-Profilbearbeitung M12
40
(Mindestlänge beachten, S. 2-25)
19205
Individuelle Profilbearbeitung —
Abdeckkappe Farbe ESD Nr.
40x30° (1x) Signalgrau 20 3 842 551 014
40x30° (1x) Schwarz 20 3 842 551 015
ESD
Material: PP

40x45° 40x45° L (mm) Nr.
x
A = 6,8 cm 2 1 Stück 50 … 6000 3 842 993 197 / L
l x = 9,9 cm 4 B
l y = 16,6 cm 4 45° y 12 Stück 6070 3 842 529 373
W x = 5,0 cm 3 R 80
W y = 8,3 cm 3 R 40 Quick & Easy (S. 2-8, s. Ausklappseiten)
m = 1,8 kg/m
A 40x45° 3 842 993 726 / …
40 Länge L (mm) 50 … 6000
10 10 Standard-Profilbearbeitung M12
40
(Mindestlänge beachten, S. 2-25)
19206
Individuelle Profilbearbeitung —
Abdeckkappe Farbe ESD Nr.
40x45° (1x) Signalgrau 20 3 842 551 016
40x45° (1x) Schwarz 20 3 842 551 017
ESD
Material: PP

40x60° 40x60° L (mm) Nr.
A = 6,3 cm 2 x 1 Stück 50 … 6000 3 842 993 198 / L
l x = 8,7 cm 4 y 12 Stück 6070 3 842 529 375
l y = 13,1 cm 4 60° B
W x = 4,3 cm 3 R 60
W y = 6,5 cm 3 Quick & Easy (S. 2-8, s. Ausklappseiten)
m = 1,7 kg/m R 20
A 40x60° 3 842 993 727 / …
40 Länge L (mm) 50 … 6000
10 10 Standard-Profilbearbeitung M12
40
(Mindestlänge beachten, S. 2-25)
19207
Individuelle Profilbearbeitung —
Abdeckkappe Farbe ESD Nr.
40x60° (1x) Signalgrau 20 3 842 551 018
40x60° (1x) Schwarz 20 3 842 551 019
ESD
Material: PP

Bosch Rexroth AG, 3 842 540 391 (2017-08)
