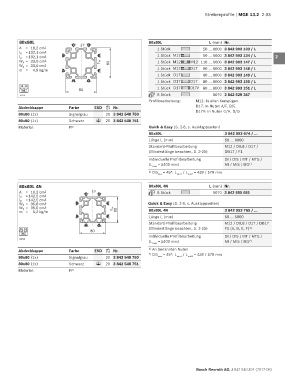

Page 45 - MGE 13.2

Strebenprofile | MGE 13.2 2-33

80x80L C y D 80x80L L (mm) Nr. 1
A = 18,2 cm 2 1 Stück 50 … 6000 3 842 993 133 / L
l x = 132,1 cm 4
l y = 132,1 cm 4 B E 1 Stück M12 60 … 6000 3 842 993 134 / L 2
W x = 33,0 cm 3 x 80 1 Stück M12 M12 110 … 6000 3 842 993 147 / L
W y = 33,0 cm 3 90 … 6000 3 842 993 148 / L
m = 4,9 kg/m A F 1 Stück M12 D17 3
1 Stück D17 60 … 6000 3 842 993 149 / L
H G 1 Stück D17 D17 80 … 6000 3 842 993 150 / L
10 10 1 Stück D17 D17V 80 … 6000 3 842 993 151 / L 4
40 80
6 Stück 6070 3 842 529 347
19216 5
Profilbearbeitung: M12: In allen Kernzügen
Abdeckkappe Farbe ESD Nr. D17: In Nuten A/F, B/E 6
80x80 (1x) Signalgrau 20 3 842 548 750 D17V: In Nuten C/H, D/G
80x80 (1x) Schwarz 20 3 842 548 751
ESD 7
Material: PP Quick & Easy (S. 2-8, s. Ausklappseiten)
80x80L 3 842 993 674 / …
Länge L (mm) 50 … 6000 8
Standard-Profilbearbeitung M12 / D9,8 / D17 /
(Mindestlänge beachten, S. 2-25) DB17 / F1 9
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L = 5400 mm) MI / MIS / DG 1) 10
max
1) DG = 45°; L / L = 439 / 578 mm
max min1 min2
11
80x80L 4N 80x80L 4N L (mm) Nr.
A = 19,3 cm 2 C y D 6 Stück 6070 3 842 555 651 12
l x = 142,5 cm 4
l y = 142,5 cm 4
W x = 35,6 cm 3 B E Quick & Easy (S. 2-8, s. Ausklappseiten) 13
W y = 35,6 cm 3 x
m = 5,2 kg/m 80 80x80L 4N 3 842 993 769 / …
A F Länge L (mm) 50 … 6000 14
H G Standard-Profilbearbeitung M12 / D9,8 / D17 / DB17
1)
10 10 80 (Mindestlänge beachten, S. 2-25) F1 (A, B, E, F) 15
40
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
33095
(L max = 5400 mm) MI / MIS / DG 2) 16
Abdeckkappe Farbe ESD Nr. 1) An benannten Nuten
2) DG = 45°; L / L = 439 / 578 mm
80x80 (1x) Signalgrau 20 3 842 548 750 max min1 min2 17
80x80 (1x) Schwarz 20 3 842 548 751
ESD
Material: PP 18

19

20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
