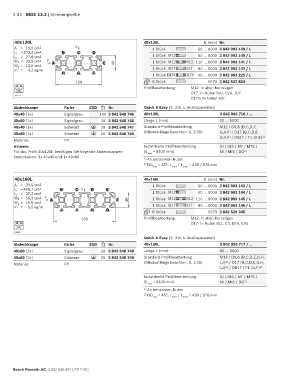

Page 44 - MGE 13.2

2-32 MGE 13.2 | Strebenprofile

40x120L 40x120L L (mm) Nr.
A = 15,5 cm 2 x 1 Stück 50 … 6000 3 842 993 139 / L
l x =203,2 cm 4 B C D
l y = 27,8 cm 4 1 Stück M12 60 … 6000 3 842 993 140 / L
W x = 33,9 cm 3 y A E 40 1 Stück M12 M12 110 … 6000 3 842 993 141 / L
W y = 13,9 cm 3 80 … 6000 3 842 993 142 / L
m = 4,2 kg/m 1 Stück D17 D17
H G F 1 Stück D17V D17V 90 … 6000 3 842 993 225 / L
120 8 Stück 6070 3 842 537 824
10 10 Profilbearbeitung: M12: In allen Kernzügen
40
D17: In Nuten B/H, C/G, D/F
19214
D17V: In Nuten A/E
Abdeckkappe Farbe ESD Nr. Quick & Easy (S. 2-8, s. Ausklappseiten)
40x40 (1x) Signalgrau 100 3 842 548 746 40x120L 3 842 993 716 / …
40x80 (1x) Signalgrau 20 3 842 548 748 Länge L (mm) 50 … 6000
40x40 (1x) Schwarz 20 3 842 548 747 Standard-Profilbearbeitung M12 / D9,8 (B,C,D,F,
ESD
1)
40x80 (1x) Schwarz 20 3 842 548 749 (Mindestlänge beachten, S. 2-25) G,H) / D17 (B,C,D,F,
ESD G,H) / DB17 / F1 (A,E) 1)
1)
Material: PP
Hinweis: Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Für das Profil 40x120L benötigen Sie folgende Abdeckkappen- (L max = 5400 mm) MI / MIS / DG 2)
Kombination: 1x 40x40 und 1x 40x80 1) An benannten Nuten
2) DG max = 45°; L min1 / L min2 = 439 / 578 mm

40x160L 40x160L L (mm) Nr.
A = 20,5 cm 2 1 Stück 50 … 6000 3 842 993 143 / L
l x =466,7 cm 4 B C x D E
l y = 37,2 cm 4 1 Stück M12 60 … 6000 3 842 993 144 / L
W x = 58,3 cm 3 y A F 40 1 Stück M12 M12 110 … 6000 3 842 993 145 / L
W y = 18,6 cm 3
m = 5,5 kg/m 1 Stück D17 D17 80 … 6000 3 842 993 146 / L
J I H G 6 Stück 6070 3 842 529 345
160 Profilbearbeitung: M12: In allen Kernzügen
10 10 D17: In Nuten B/J, C/I, D/H, E/G
40
19215
Quick & Easy (S. 2-8, s. Ausklappseiten)
Abdeckkappe Farbe ESD Nr. 40x160L 3 842 993 717 / …
40x80 (2x) Signalgrau 20 3 842 548 748 Länge L (mm) 80 … 6000
40x80 (2x) Schwarz ESD 20 3 842 548 749 Standard-Profilbearbeitung M12 / D9,8 (B,C,D,E,G,H,
1)
Material: PP (Mindestlänge beachten, S. 2-25) I,J) / D17 (B,C,D,E,G,H,
I,J) / DB17 / F1 (A,F) 1)
1)
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L = 5400 mm) MI / MIS / DG 2)
max
1) An benannten Nuten
2) DG max = 45°; L min1 / L min2 = 439 / 578 mm

Bosch Rexroth AG, 3 842 540 391 (2017-08)
