Linearführungen | MGE 13.2 13-5

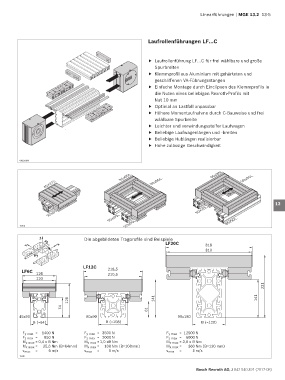

Laufrollenführungen LF…C 1

2
f Laufrollenführung LF…C für frei wählbare und große
Spurbreiten 3
f Klemmprofil aus Aluminium mit gehärteten und
geschliffenen VA-Führungsstangen 4
f Einfache Montage durch Einclipsen des Klemmprofils in
die Nuten eines beliebigen Rexroth-Profils mit 5
Nut 10 mm
f Optimal an Lastfall anpassbar 6
f Höhere Momentaufnahme durch C-Bauweise und frei
wählbare Spurbreite
f Leichter und verwindungssteifer Laufwagen 7
f Beliebige Laufwagenlängen und -breiten
f Beliebige Hublängen realisierbar 8
f Hohe zulässige Geschwindigkeit
9

00126180
10
90x90L 90x90L 90x90L 11
45x270 90x90L
12

13

90x90 90x90L
90x90L 90x90L 14

19874 90x90L
15
Z Die abgebildeten Tragprofile sind Beispiele
Y M z X LF20C 318 16
M
x 310
M y 17
LF12C
LF6C 126 218,5 18
210,5
120
231 19

126 141 141 20
74
61 21
45x90 90x90 90x180
B (=64) B (=108) B (=120)
F y max = 1400 N F y max = 3500 N F y max = 12500 N
F z max = 850 N F z max = 2000 N F z max = 6000 N
M x max = 0,4 x B Nm M x max =1,0 xB Nm M x max = 3,0 x B Nm
M x max = 25,6 Nm (B=64mm) M x max = 108 Nm (B=108mm) M x max = 360 Nm (B=120 mm)
v max = 5 m/s v max = 5 m/s v max = 5 m/s
19647
