13-6 MGE 13.2 | Linearführungen

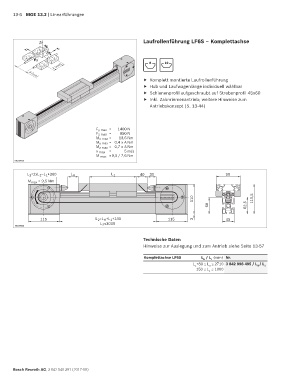

Z Laufrollenführung LF6S – Komplettachse
Y M z X
M
x
M y
A [mm] 8 10
B [mm]
f Komplett montierte Laufrollenführung
f Hub und Laufwagenlänge individuell wählbar
f Schienenprofil aufgeschraubt auf Strebenprofil 45x60
f Inkl. Zahnriemenantrieb; weitere Hinweise zum
Antriebskonzept (S. 13-44)
F y max = 1400 N
F z max = 850 N
M x max = 13,6 Nm
M y max = 0,4 x A Nm
M z max = 0,7 x A Nm
v max = 5 m/s
M max =9,5 / 7,6 Nm
00109845
L 3 =2xL –L +360 L H L 1 40 30 90
1
2
M max = 9,5 Nm
110 110,5
60 62,5
115 L =L +L +140 115 3 45
H
2
1
L 2 ≤3000
00109844
Technische Daten
Hinweise zur Auslegung und zum Antrieb siehe Seite 13-57
Komplettachse LF6S L / L (mm) Nr.
H 1
L +80 ≤ L ≤ 2710 3 842 998 495 / L / L 1
H
1
H
150 ≤ L ≤ 1000
1
Bosch Rexroth AG, 3 842 540 391 (2017-08)
