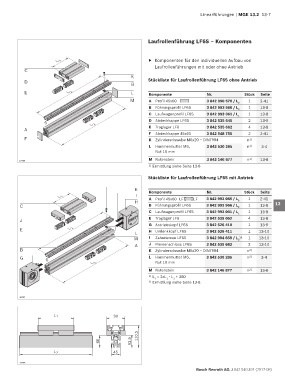

Page 345 - MGE 13.2

Linearführungen | MGE 13.2 13-7

Laufrollenführung LF6S – Komponenten 1

2
L 1 f Komponenten für den individuellen Aufbau von
Laufrollenführungen mit oder ohne Antrieb
C 3
K
D Stückliste für Laufrollenführung LF6S ohne Antrieb
B 4
E L 2 L Komponente Nr. Stück Seite 5
M A Profil 45x60 3 842 990 570 / L 2 1 2-41
B Führungsprofil LF6S 3 842 993 966 / L 1 13-8
2 6
C Laufwagenprofil LF6S 3 842 993 061 / L 1 1 13-8
D Abdeckkappe LF6S 3 842 535 645 2 13-9
L 2 E Traglager LF6 3 842 535 662 4 13-8 7
A
F Abdeckkappe 45x60 3 842 548 755 2 2-41
F K Zylinderschraube M6x20 – DIN7984 n 1) 8
L Hammermutter M6, 3 842 530 285 n 1) 3-4
Nut 10 mm 9
M Nutenstein 3 842 146 877 n 1) 13-8
19726
1) Ermittlung siehe Seite 13-8 10

Stückliste für Laufrollenführung LF6S mit Antrieb 11

K Komponente Nr. Stück Seite 12
L 1 I A Profil 45x60 LF LF 3 842 993 085 / L 1 2-41
H 2 13
C B Führungsprofil LF6S 3 842 993 966 / L 2 1 13-8
C Laufwagenprofil LF6S 3 842 993 061 / L 1 1 13-8

J E Traglager LF6 3 842 535 662 4 13-8 14
G Antriebskopf LF6S 3 842 526 410 1 13-9
E L 2 H Umlenkkopf LF6S 3 842 526 411 1 13-10 15
L
M I Zahnriemen LF6S 3 842 994 659 / L 1) 1 13-10
3
A J Riemenschloss LF6S 3 842 535 682 2 13-10 16
B K Zylinderschraube M6x20 – DIN7984 n 2)
G L Hammermutter M6, 3 842 530 285 n 2) 3-4 17
L 2 Nut 10 mm
M Nutenstein 3 842 146 877 n 2) 13-8 18
1) L = 2xL - L + 360
3 2 1
2) Ermittlung siehe Seite 13-8 19

20
19727
21
L 1 90

110,5
60 62,5

L 2 45

19868
Bosch Rexroth AG, 3 842 540 391 (2017-08)
