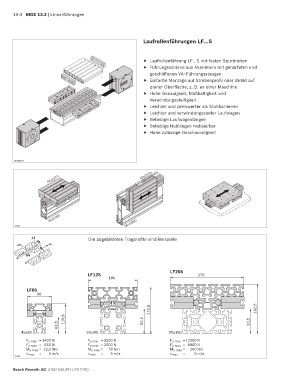

Page 342 - MGE 13.2

13-4 MGE 13.2 | Linearführungen

Laufrollenführungen LF…S

f Laufrollenführung LF…S mit festen Spurbreiten
f Führungsschiene aus Aluminium mit gehärteten und
geschliffenen VA- Führungsstangen
f Einfache Montage auf Strebenprofil oder direkt auf
planer Oberfläche, z. B. an einer Maschine
f Hohe Genauigkeit, Maßhaltigkeit und
Verwindungssteifigkeit
f Leichter und preiswerter als Stahlschienen
f Leichter und verwindungssteifer Laufwagen
f Beliebige Laufwagenlängen
f Beliebige Hublängen realisierbar
f Hohe zulässige Geschwindigkeit

00126179

45x270 45x270

90x180

19645 90x360

Z Die abgebildeten Tragprofile sind Beispiele
Y M z X
M
x
M y

LF20S
LF12S 270
180

LF6S
90

172,5 182,5
110,5 92,5
62,5 92,5
45x60 90x90L 90x180
F y max = 1400 N F y max = 3500 N F y max =12500 N
F z max = 850 N F z max = 2000 N F z max = 6000 N
M x max = 13,6 Nm M x max = 78 Nm M x max = 240 Nm
v max = 5 m/s v max = 5 m/s v max = 5 m/s
19646

Bosch Rexroth AG, 3 842 540 391 (2017-08)
