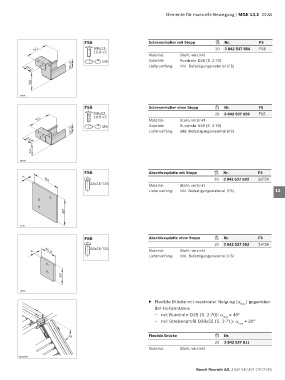

Page 325 - MGE 13.2

Elemente für manuelle Bewegung | MGE 13.2 12-33

FS5 Schienenhalter mit Stopp Nr. FS 1
92 M8x12- 20 3 842 537 664 FS5
10.9-VZ
Material: Stahl; verzinkt 2
10 M8 Zubehör: Rundrohr D28 (S. 2-70)
30,3 Lieferumfang: Inkl. Befestigungsmaterial (FS)
3
49,8
80 4

5
19699
FS5 Schienenhalter ohne Stopp Nr. FS 6
M8x12- 20 3 842 537 665 FS5
92 10.9-VZ Material: Stahl; verzinkt
10 M8 Zubehör: Rundrohr D28 (S. 2-70) 7
30,3 Lieferumfang: Inkl. Befestigungsmaterial (FS)
8
49,8
9
50

19700
10
FS6 Abschlussplatte mit Stopp Nr. FS
4 11
84 20 3 842 537 593 2xFS6
S6x16-T25 Material: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS) 12

13
80
14

19702
15
FS6 Abschlussplatte ohne Stopp Nr. FS
20 3 842 537 592 2xFS6 16
S6x16-T25
4 45,3 Material: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS) 17

18
50
19

19703
20
f Flexible Brücke mit maximaler Neigung (α max ) gegenüber
der Horizontalen: 21
– mit Rundrohr D28 (S. 2-70): α = 40°
max
– mit Strebenprofil D28x55 (S. 2-71): α max = 30°

Flexible Brücke Nr.
20 3 842 537 911
Material: Stahl; verzinkt

00125024

Bosch Rexroth AG, 3 842 540 391 (2017-08)
