242 VarioFlow plus 3.0 | Werkstückträgersystem

Seitenführung für Werkstückträger

▶ Strebenprofil (A) zur seitlichen Führung der
Werkstückträger
Vorgebogene Seitenführungen für Kurven auf Anfrage
▶ Profilverbinder (D) für stirnseitige Verbindung der
Profile (A)
▶ Abdeckkappe (B) zum Schutz vor Schmutzeintrag und
Verletzung an den offenen Profilenden.
▶ Halter Seitenführung (C) für einfache Montage in
geraden Strecken
▶ Halter Seitenführung HD (E) in robuster Ausführung für
gerade Strecken und im Kurvenbereich
500
▶ Abstand der Halter (C, E) in Förderrichtung: 500 mm
▶ Anzahl der Halter (C, E) im Kurvenbereich: 3 Halter
empfohlen

B A C E D

31516

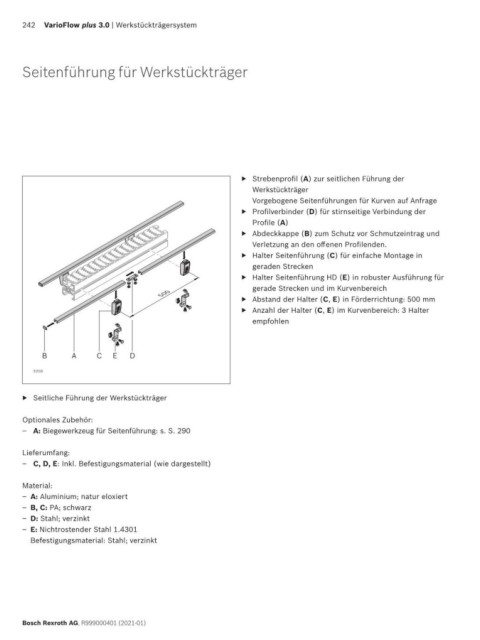

▶ Seitliche Führung der Werkstückträger

Optionales Zubehör:
– A: Biegewerkzeug für Seitenführung: s. S. 290

Lieferumfang:
– C, D, E: Inkl. Befestigungsmaterial (wie dargestellt)

Material:
– A: Aluminium; natur eloxiert
– B, C: PA; schwarz
– D: Stahl; verzinkt
– E: Nichtrostender Stahl 1.4301
Befestigungsmaterial: Stahl; verzinkt
