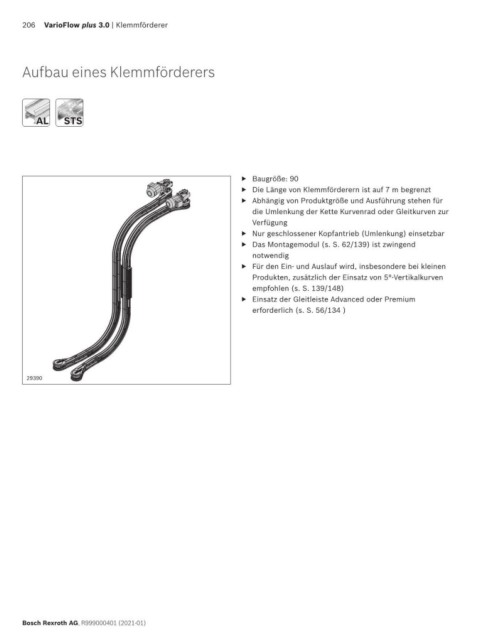

Page 206 - VarioFlow plus 3.0

206 VarioFlow plus 3.0 | Klemmförderer

Aufbau eines Klemmförderers

AL STS
STS
AL

▶ Baugröße: 90
▶ Die Länge von Klemmförderern ist auf 7 m begrenzt
▶ Abhängig von Produktgröße und Ausführung stehen für
die Umlenkung der Kette Kurvenrad oder Gleitkurven zur
Verfügung
▶ Nur geschlossener Kopfantrieb (Umlenkung) einsetzbar
▶ Das Montagemodul (s. S. 62/139) ist zwingend
notwendig
▶ Für den Ein- und Auslauf wird, insbesondere bei kleinen
Produkten, zusätzlich der Einsatz von 5°-Vertikalkurven
empfohlen (s. S. 139/148)
▶ Einsatz der Gleitleiste Advanced oder Premium
erforderlich (s. S. 56/134 )

29390
29389

Bosch Rexroth AG, R999000401 (2021-01)
