9-8 TS 5 4.0 | Transportsteuerung
Vereinzeler VE 5/D-300, VE 5/OCD-300

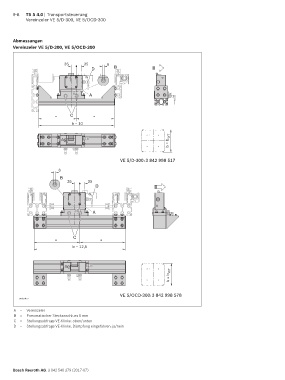

Abmessungen
Vereinzeler VE 5/D-300, VE 5/OCD-300
35 35 6
D B
A
= C =
b – 10
WT
b = b
VE 5/D-300: 3 842 998 517
6
B
35 35
D
A
C
= =
b – 12,5
WT
b = b
VE 5/OCD-300: 3 842 998 578
00137472
A = Vereinzeler
B = Pneumatischer Steckanschluss 6 mm
C = Stellungsabfrage VE-Klinke: oben/unten
D = Stellungsabfrage VE-Klinke, Dämpfung eingefahren: ja/nein
Bosch Rexroth AG, 3 842 540 379 (2017-07)
