3 842 527 530 (2014-07) TS 4plus Bosch Rexroth AG 1–5

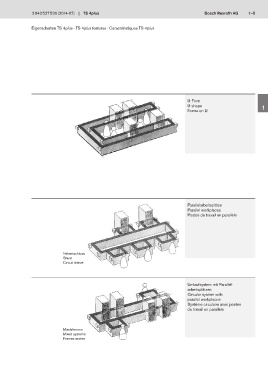

Eigenschaften TS 4plus · TS 4plus features · Caractéristiques TS 4plus

U-Form
U-shape 1
Forme en U

2

3

4

5

Parallelarbeitsplätze 6
Parallel workplaces
Postes de travail en parallèle

7

8

Nebenschluss
Shunt
Circuit dérivé
9

Umlaufsystem mit Parallel- 10
arbeitsplätzen
Circular system with
parallel workplaces
Système circulaire avec postes 11
de travail en parallèle

12
Mischformen
Mixed systems
Formes mixtes
