1–4 Bosch Rexroth AG TS 4plus 3 842 527 530 (2014-07)

Eigenschaften TS 4plus · TS 4plus features · Caractéristiques TS 4plus

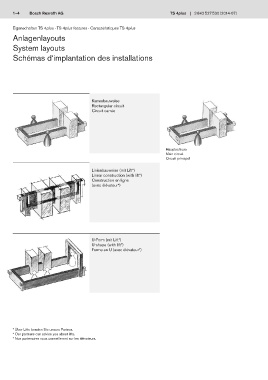

Anlagenlayouts

System layouts

Schémas d‘implantation des installations

Karreebauweise
Rectangular circuit
Circuit carrée

Hauptschluss
Main circuit
Circuit principal

Linienbauweise (mit Lift*)
Linear construction (with lift*)
Construction en ligne
(avec élévateur*)

U-Form (mit Lift*)
U-shape (with lift*)
Forme en U (avec élévateur*)

* Über Lifte beraten Sie unsere Partner.
* Our partners can advise you about lifts.
* Nos partenaires vous conseilleront sur les élévateurs.
