3-6 TS 2plus 8.0 | Längstransport

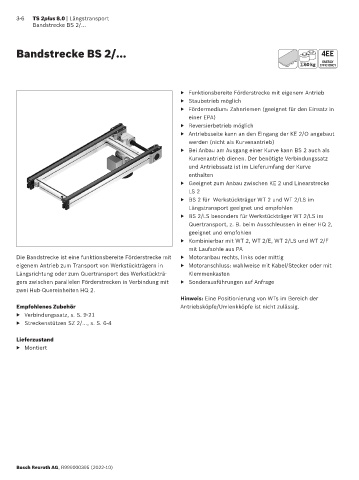

Bandstrecke BS 2/...
Bandstrecke BS 2/...
Die Bandstrecke ist eine funktionsbereite Förderstrecke mit
eigenem Antrieb zum Transport von Werkstückträgern in
Längsrichtung oder zum Quertransport des Werkstückträ-
gers zwischen parallelen Förderstrecken in Verbindung mit
zwei Hub-Quereinheiten HQ 2.
Empfohlenes Zubehör
▶ Verbindungssatz, s. S. 9-21
▶ Streckenstützen SZ 2/..., s. S. 6-4
Lieferzustand
▶ Montiert
Bosch Rexroth AG, R999000395 (2022-10)
60 kg
▶ Funktionsbereite Förderstrecke mit eigenem Antrieb
▶ Staubetrieb möglich
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Reversierbetrieb möglich
▶ Antriebsseite kann an den Eingang der KE 2/O angebaut
werden (nicht als Kurvenantrieb)
▶ Bei Anbau am Ausgang einer Kurve kann BS 2 auch als
Kurvenantrieb dienen. Der benötigte Verbindungssatz
und Antriebssatz ist im Lieferumfang der Kurve
enthalten
▶ Geeignet zum Anbau zwischen KE 2 und Linearstrecke
LS 2
▶ BS 2 für Werkstückträger WT 2 und WT 2/LS im
Längstransport geeignet und empfohlen
▶ BS 2/LS besonders für Werkstückträger WT 2/LS im
Quertransport, z. B. beim Ausschleussen in einer HQ 2,
geeignet und empfohlen
▶ Kombinierbar mit WT 2, WT 2/E, WT 2/LS und WT 2/F
mit Laufsohle aus PA
▶ Motoranbau rechts, links oder mittig
▶ Motoranschluss: wahlweise mit Kabel/Stecker oder mit
Klemmenkasten
▶ Sonderausführungen auf Anfrage
Hinweis: Eine Positionierung von WTs im Bereich der
Antriebsköpfe/Umlenkköpfe ist nicht zulässig.
