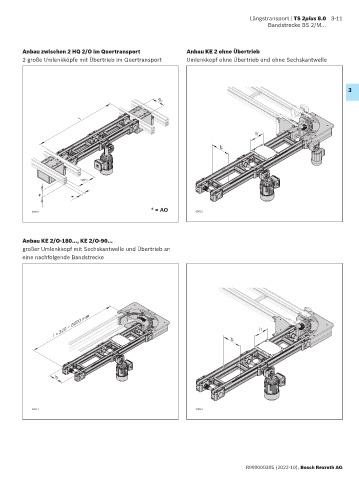

Längstransport | TS 2plus 8.0 3-11
Bandstrecke BS 2/M...
Anbau zwischen 2 HQ 2/O im Quertransport Anbau KE 2 ohne Übertrieb
2 große Umlenkköpfe mit Übertrieb im Quertransport Umlenkkopf ohne Übertrieb und ohne Sechskantwelle
3
b Q
l
l T
b
b L
*
*
* = AO
39610 39612
Anbau KE 2/O-180..., KE 2/O-90...
großer Umlenkkopf mit Sechskantwelle und Übertrieb an
eine nachfolgende Bandstrecke
l = 320 – 6000 mm l T
b
b
39611 39613
