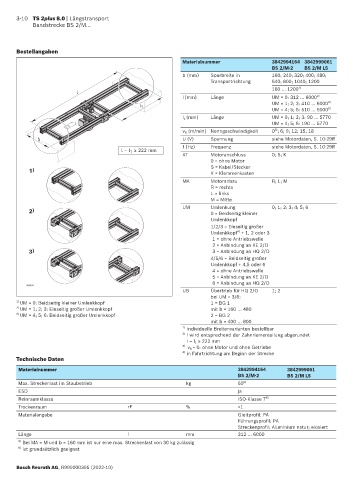

3-10 TS 2plus 8.0 | Längstransport
Bandstrecke BS 2/M...

Bestellangaben
Materialnummer 3842994164 3842999061
BS 2/M-2 BS 2/M LS
b (mm) Spurbreite in 160; 240; 320; 400; 480;
Transportrichtung 640; 800; 1040; 1200
160 ... 1200 1)
l
l (mm) Länge UM = 0: 312 ... 6000 2)
l 1 UM = 1; 2; 3: 410 ... 6000 2)
UM = 4; 5; 6: 510 ... 6000
2)
l 1 (mm) Länge UM = 0; 1; 2; 3: 90 ... 5770
UM = 4; 5; 6: 190 ... 5770
3)
v N (m/min) Nenngeschwindigkeit 0 ; 6; 9; 12; 15; 18
b U (V) Spannung siehe Motordaten, S. 10-29ff
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
l – l ≥ 222 mm
1
AT Motoranschluss 0; S; K
0 = ohne Motor
S = Kabel/Stecker
1 ) K = Klemmenkasten
MA Motoranbau R; L; M
R = rechts
L = links
M = Mitte
UM Umlenkung 0; 1; 2; 3; 4; 5; 6
2 ) 0 = Beidseitig kleiner
Umlenkkopf
1/2/3 = Einseitig großer
Umlenkkopf + 1, 2 oder 3
4)
1 = ohne Antriebswelle
2 = Anbindung an KE 2/O
3 ) 3 = Anbindung an HQ 2/O
4/5/6 = Beidseitig großer
Umlenkkopf + 4,5 oder 6
4 = ohne Antriebswelle
5 = Anbindung an KE 2/O
6 = Anbindung an HQ 2/O
39604
UB Übertrieb für HQ 2/O 1; 2
bei UM = 3/6:
1) UM = 0: Beidseitig kleiner Umlenkkopf 1 = BG 1
2) UM = 1; 2; 3: Einseitig großer Umlenkkopf mit b = 160 ... 480
3) UM = 4; 5; 6: Beidseitig großer Umlenkkopf 2 = BG 2
mit b = 400 ... 800
1) Individuelle Breitenvarianten bestellbar
2) l wird entsprechend der Zahnriementeilung abgerundet
l – l 1 ≥ 222 mm
3) v N = 0: ohne Motor und ohne Getriebe
4) in Fahrtrichtung am Beginn der Strecke
Technische Daten

Materialnummer 3842994164 3842999061
BS 2/M-2 BS 2/M LS
Max. Streckenlast im Staubetrieb kg 60 5)
ESD ja
Reinraumklasse ISO-Klasse 7 6)
Trockenraum rF % <1
Materialangabe Gleitprofil: PA
Führungsprofil: PA
Streckenprofil: Aluminium natur; eloxiert
Länge l mm 312 ... 6000
5) Bei MA = M und b = 160 mm ist nur eine max. Streckenlast von 30 kg zulässig
6) ist grundsätzlich geeignet
