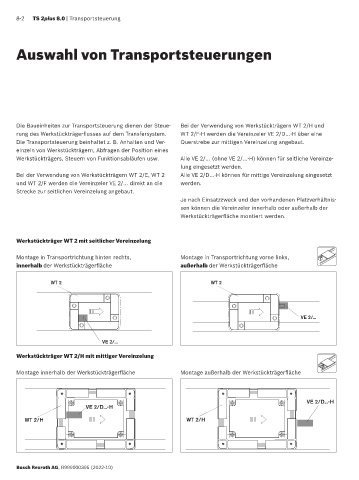

8-2 TS 2plus 8.0 | Transportsteuerung

Auswahl von Transportsteuerungen

Die Baueinheiten zur Transportsteuerung dienen der Steue- Bei der Verwendung von Werkstückträgern WT 2/H und
rung des Werkstückträgerflusses auf dem Transfer system. WT 2/F-H werden die Vereinzeler VE 2/D...-H über eine
Die Transportsteuerung beinhaltet z. B. Anhalten und Ver- Querstrebe zur mittigen Vereinzelung angebaut.
einzeln von Werkstückträgern, Abfragen der Position eines
Werkstückträgers, Steuern von Funktionsabläufen usw. Alle VE 2/... (ohne VE 2/...-H) können für seitliche Vereinze-
lung eingesetzt werden.
Bei der Verwendung von Werkstückträgern WT 2/E, WT 2 Alle VE 2/D...-H können für mittige Vereinzelung eingesetzt
und WT 2/F werden die Vereinzeler VE 2/... direkt an die werden.
Strecke zur seitlichen Vereinzelung angebaut.
Je nach Einsatzzweck und den vorhandenen Platzverhältnis-
sen können die Vereinzeler innerhalb oder außerhalb der
Werkstückträgerfläche montiert werden.

Werkstückträger WT 2 mit seitlicher Vereinzelung

Montage in Transportrichtung hinten rechts, Montage in Transportrichtung vorne links,
innerhalb der Werkstückträgerfläche außerhalb der Werkstückträgerfläche

WT 2 WT 2

VE 2/...

VE 2/...

00126811.eps
Werkstückträger WT 2/H mit mittiger Vereinzelung 00126810.eps
Montage innerhalb der Werkstückträgerfläche Montage außerhalb der Werkstückträgerfläche

VE 2/D...-H
VE 2/D...-H

WT 2/H WT 2/H

00112520.eps 00112521.eps
