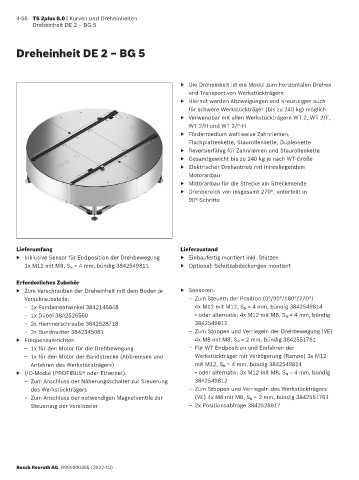

4-56 TS 2plus 8.0 | Kurven und Dreheinheiten
Dreheinheit DE 2 ‒ BG 5
Dreheinheit DE 2 ‒ BG 5
▶ Die Dreheinheit ist ein Modul zum horizontalen Drehen
und Transport von Werkstückträgern
▶ Hiermit werden Abzweigungen und Kreuzungen auch
für schwere Werkstückträger (bis zu 240 kg) möglich
▶ Verwendbar mit allen Werkstückträgern WT 2, WT 2/F,
WT 2/H und WT 2/F-H
▶ Fördermedium wahlweise Zahnriemen,
Flachplattenkette, Staurollenkette, Duplexkette
▶ Reversierfähig für Zahnriemen und Staurollenkette
▶ Gesamtgewicht bis zu 240 kg je nach WT-Größe
▶ Elektrischer Drehantrieb mit innenliegendem
Motoranbau
▶ Motoranbau für die Strecke am Streckenende
▶ Drehbereich von insgesamt 270°, unterteilt in
90°-Schritte
Lieferumfang Lieferzustand
▶ Inklusive Sensor für Endposition der Drehbewegung ▶ Einbaufertig montiert inkl. Stützen
1x M12 mit M8, S N = 4 mm, bündig 3842549811 ▶ Optional: Schutzabdeckungen montiert
Erforderliches Zubehör
▶ Zum Verschrauben der Dreheinheit mit dem Boden je ▶ Sensoren:
Verschraubstelle: – Zum Steuern der Position (0°/90°/180°/270°)
– 1x Fundamentwinkel 3842146848 4x M12 mit M12, S N = 4 mm, bündig 3842549814
– 1x Dübel 3842526560 • oder alternativ: 4x M12 mit M8, S N = 4 mm, bündig
– 2x Hammerschraube 3842528718 3842549812
– 2x Bundmutter 3842345081 – Zum Stoppen und Verriegeln der Drehbewegung (VE)
▶ Frequenzumrichter: 4x M8 mit M8, S N = 2 mm, bündig 3842551761
– 1x für den Motor für die Drehbewegung – Für WT Endposition und Einfahren der
– 1x für den Motor der Bandstrecke (Abbremsen und Werkstückträger mit Verzögerung (Rampe) 3x M12
Anfahren des Werkstückträgers) mit M12, S N = 4 mm, bündig 3842549814
▶ I/O-Modul (PROFIBUS® oder Ethernet): • oder alternativ: 3x M12 mit M8, S N = 4 mm, bündig
– Zum Anschluss der Näherungsschalter zur Steuerung 3842549812
des Werkstückträgers – Zum Stoppen und Verriegeln des Werkstückträgers
– Zum Anschluss der notwendigen Magnetventile zur (VE) 4x M8 mit M8, S N = 2 mm, bündig 3842551761
Steuerung der Vereinzeler – 2x Positionsabfrage 3842528817
Bosch Rexroth AG, R999000395 (2022-10)
