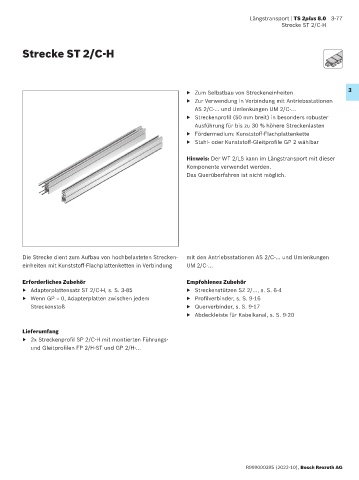

Page 169 - TS2plus_8

Längstransport | TS 2plus 8.0 3-77
Strecke ST 2/C-H

Strecke ST 2/C-H

▶ Zum Selbstbau von Streckeneinheiten 3
▶ Zur Verwendung in Verbindung mit Antriebsstationen
AS 2/C-... und Umlenkungen UM 2/C-...
▶ Streckenprofil (50 mm breit) in besonders robuster
Ausführung für bis zu 30 % höhere Streckenlasten
▶ Fördermedium: Kunststoff-Flachplattenkette
▶ Stahl- oder Kunststoff-Gleitprofile GP 2 wählbar

Hinweis: Der WT 2/LS kann im Längstransport mit dieser
Komponente verwendet werden.
Das Querüberfahren ist nicht möglich.

Die Strecke dient zum Aufbau von hochbelasteten Strecken- mit den Antriebsstationen AS 2/C-... und Umlenkungen
einheiten mit Kunststoff-Flachplattenketten in Verbindung UM 2/C-...

Erforderliches Zubehör Empfohlenes Zubehör
▶ Adapterplattensatz ST 2/C-H, s. S. 3-85 ▶ Streckenstützen SZ 2/..., s. S. 6-4
▶ Wenn GP = 0, Adapterplatten zwischen jedem ▶ Profilverbinder, s. S. 9-16
Streckenstoß ▶ Querverbinder, s. S. 9-17
▶ Abdeckleiste für Kabelkanal, s. S. 9-20

Lieferumfang
▶ 2x Streckenprofil SP 2/C-H mit montierten Führungs-
und Gleitprofilen FP 2/H-ST und GP 2/H-…

R999000395 (2022-10), Bosch Rexroth AG
