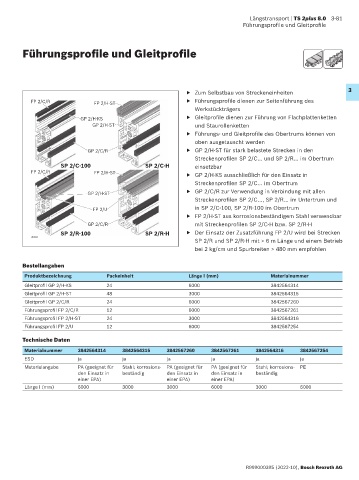

Längstransport | TS 2plus 8.0 3-81
Führungsprofile und Gleitprofile

Führungsprofile und Gleitprofile

▶ Zum Selbstbau von Streckeneinheiten 3
FP 2/C/R FP 2/H-ST ▶ Führungsprofile dienen zur Seitenführung des
Werkstückträgers
GP 2/H-KS ▶ Gleitprofile dienen zur Führung von Flachplattenketten
GP 2/H-ST und Staurollenketten
▶ Führungs- und Gleitprofile des Obertrums können von
oben ausgetauscht werden

GP 2/C/R ▶ GP 2/H-ST für stark belastete Strecken in den
Streckenprofilen SP 2/C… und SP 2/R… im Obertrum
SP 2/C-100 SP 2/C-H einsetzbar
FP 2/C/R FP 2/H-ST ▶ GP 2/H-KS ausschließlich für den Einsatz in
Streckenprofilen SP 2/C... im Obertrum
GP 2/H-ST ▶ GP 2/C/R zur Verwendung in Verbindung mit allen
Streckenprofilen SP 2/C…, SP 2/R... im Untertrum und

FP 2/U in SP 2/C-100, SP 2/R-100 im Obertrum
▶ FP 2/H-ST aus korrosionsbeständigem Stahl verwendbar
GP 2/C/R mit Streckenprofilen SP 2/C-H bzw. SP 2/R-H
SP 2/R-100 SP 2/R-H ▶ Der Einsatz der Zusatzführung FP 2/U wird bei Strecken
40903
SP 2/R und SP 2/R-H mit > 6 m Länge und einem Betrieb
bei 2 kg/cm und Spurbreiten > 480 mm empfohlen

Bestellangaben
Produktbezeichnung Packeinheit Länge l (mm) Materialnummer
Gleitprofil GP 2/H-KS 24 6000 3842564314
Gleitprofil GP 2/H-ST 48 3000 3842564315
Gleitprofil GP 2/C/R 24 6000 3842567260
Führungsprofil FP 2/C/R 12 6000 3842567261
Führungsprofil FP 2/H-ST 24 3000 3842564316
Führungsprofil FP 2/U 12 6000 3842567254
Technische Daten

Materialnummer 3842564314 3842564315 3842567260 3842567261 3842564316 3842567254
ESD ja ja ja ja ja ja
Materialangabe PA (geeignet für Stahl; korrosions- PA (geeignet für PA (geeignet für Stahl; korrosions- PE
den Einsatz in beständig den Einsatz in den Einsatz in beständig
einer EPA) einer EPA) einer EPA)
Länge l (mm) 6000 3000 3000 6000 3000 6000

R999000395 (2022-10), Bosch Rexroth AG
