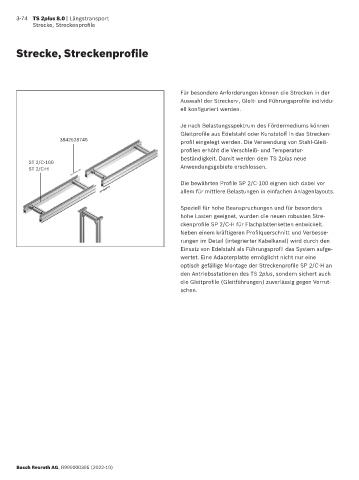

3-74 TS 2plus 8.0 | Längstransport
Strecke, Streckenprofile

Strecke, Streckenprofile

Für besondere Anforderungen können die Strecken in der
Auswahl der Strecken-, Gleit- und Führungsprofile individu-
ell konfiguriert werden.

Je nach Belastungsspektrum des Fördermediums können
Gleitprofile aus Edelstahl oder Kunststoff in das Strecken-
3842528746 profil eingelegt werden. Die Verwendung von Stahl-Gleit-
profilen erhöht die Verschleiß- und Temperatur-
beständigkeit. Damit werden dem TS 2plus neue
ST 2/C-100
ST 2/C-H Anwendungsgebiete erschlossen.

Die bewährten Profile SP 2/C-100 eignen sich dabei vor
allem für mittlere Belastungen in einfachen Anlagenlayouts.

Speziell für hohe Beanspruchungen und für besonders
hohe Lasten geeignet, wurden die neuen robusten Stre-
ckenprofile SP 2/C-H für Flachplattenketten entwickelt.
Neben einem kräftigeren Profilquerschnitt und Verbesse-
rungen im Detail (integrierter Kabelkanal) wird durch den
Einsatz von Edelstahl als Führungsprofil das System aufge-
wertet. Eine Adapterplatte ermöglicht nicht nur eine
optisch gefällige Montage der Streckenprofile SP 2/C-H an
den Antriebsstationen des TS 2plus, sondern sichert auch
die Gleitprofile (Gleitführungen) zuverlässig gegen Verrut-
schen.

Bosch Rexroth AG, R999000395 (2022-10)
