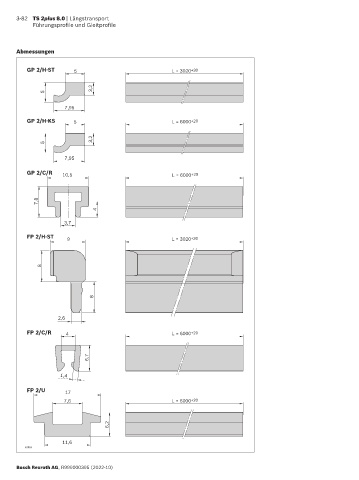

3-82 TS 2plus 8.0 | Längstransport
Führungsprofile und Gleitprofile

Abmessungen

GP 2/H-ST 5 L = 3020 +30

3,2
5

7,95
GP 2/H-KS 5 L = 6000 +20

3,2
5

7,95

GP 2/C/R 10,5 L = 6000 +20

7,8
4
3,7

FP 2/H-ST
9 L = 3020 +30

8

8

2,6

FP 2/C/R 4 L = 6000 +20

6,7

1,4

FP 2/U 17
7,6 L = 6000 +20

6,2

11,6
40904
