Längstransport | TS 2plus 8.0 3-59

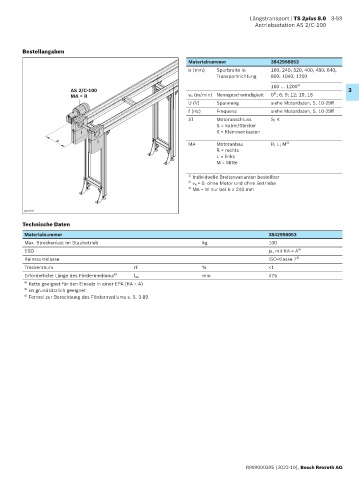

Antriebsstation AS 2/C-100

Bestellangaben
Materialnummer 3842998053
b (mm) Spurbreite in 160; 240; 320; 400; 480; 640;
Transportrichtung 800; 1040; 1200
160 … 1200 1)
AS 2/C-100 3
2)
MA = R v N (m/min) Nenngeschwindigkeit 0 ; 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 10-29ff
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten

b
MA Motoranbau R; L; M 3)
R = rechts
L = links
M = Mitte

1) Individuelle Breitenvarianten bestellbar
2) v N = 0: ohne Motor und ohne Getriebe
3) MA = M nur bei b ≥ 240 mm

00012872

Technische Daten
Materialnummer 3842998053
Max. Streckenlast im Staubetrieb kg 100
ESD ja, mit KA = A 4)
Reinraumklasse ISO-Klasse 7 5)
Trockenraum rF % <1
Erforderliche Länge des Fördermediums l AS mm 475
6)
4) Kette geeignet für den Einsatz in einer EPA (KA = A)
ist grundsätzlich geeignet
5)
6) Formel zur Berechnung des Fördermediums s. S. 3-89

R999000395 (2022-10), Bosch Rexroth AG
