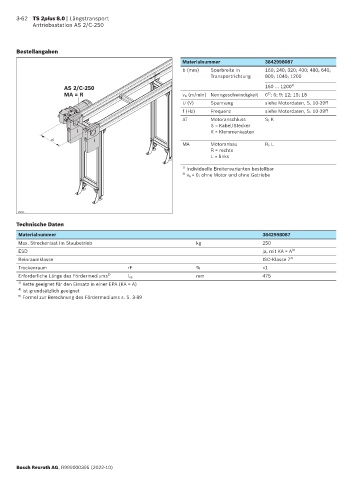

Page 154 - TS2plus_8

3-62 TS 2plus 8.0 | Längstransport
Antriebsstation AS 2/C-250

Bestellangaben
Materialnummer 3842998087
b (mm) Spurbreite in 160; 240; 320; 400; 480; 640;
Transportrichtung 800; 1040; 1200
AS 2/C-250 160 … 1200 1)
MA = R v N (m/min) Nenngeschwindigkeit 0 ; 6; 9; 12; 15; 18
2)
U (V) Spannung siehe Motordaten, S. 10-29ff
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten

b
MA Motoranbau R; L
R = rechts
L = links
1) Individuelle Breitenvarianten bestellbar
2) v N = 0: ohne Motor und ohne Getriebe

26855
Technische Daten
Materialnummer 3842998087
Max. Streckenlast im Staubetrieb kg 250
ESD ja, mit KA = A 3)
Reinraumklasse ISO-Klasse 7 4)
Trockenraum rF % <1
Erforderliche Länge des Fördermediums 5) l AS mm 475
3) Kette geeignet für den Einsatz in einer EPA (KA = A)
4) ist grundsätzlich geeignet
5) Formel zur Berechnung des Fördermediums s. S. 3-89

Bosch Rexroth AG, R999000395 (2022-10)
