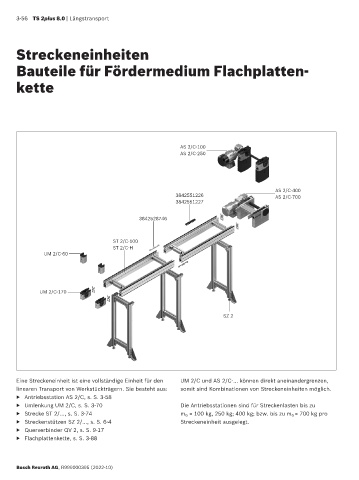

3-56 TS 2plus 8.0 | Längstransport
Streckeneinheiten
Bauteile für Fördermedium Flachplatten-
kette
AS 2/C-100
AS 2/C-250
AS 2/C-400
3842551226 AS 2/C-700
3842551227
3842528746
ST 2/C-100
ST 2/C-H
UM 2/C-60
UM 2/C-170
SZ 2
Eine Streckeneinheit ist eine vollständige Einheit für den UM 2/C und AS 2/C-… können direkt aneinandergrenzen,
linearen Transport von Werkstückträgern. Sie besteht aus: somit sind Kombinationen von Streckeneinheiten möglich.
▶ Antriebsstation AS 2/C, s. S. 3-58
▶ Umlenkung UM 2/C, s. S. 3-70 Die Antriebsstationen sind für Streckenlasten bis zu
▶ Strecke ST 2/…, s. S. 3-74 m G = 100 kg, 250 kg; 400 kg; bzw. bis zu m G = 700 kg pro
▶ Streckenstützen SZ 2/…, s. S. 6-4 Streckeneinheit ausgelegt.
▶ Querverbinder QV 2, s. S. 9-17
▶ Flachplattenkette, s. S. 3-88
