11-8 TS 2plus 7.0 | Technische Daten
Funktionspläne

Funktionspläne

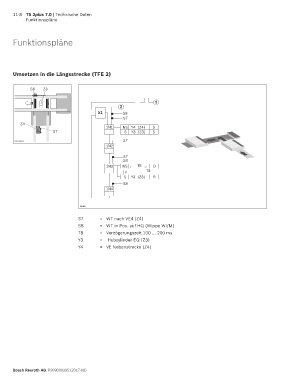

Umsetzen in die Längsstrecke (TFE 2)

S8 Z3

1
2
≥ 1 S8
S7
Z4
1N1 NS Y4 (Z4) S
S7 S Y3 (Z3) S
00126932 S7
1N2

S7
S8
1N3 NS T8 D
F T8
S Y3 (Z3) R
S8
1N4

30069
S7 = WT nach VE4 (Z4)
S8 = WT in Pos. auf HQ (Wippe WI/M)
T8 = Verzögerungszeit 100 … 200 ms
Y3 = Hubzylinder EQ (Z3)
Y4 = VE Nebenstrecke (Z4)

Bosch Rexroth AG, R999000395 (2017-08)
