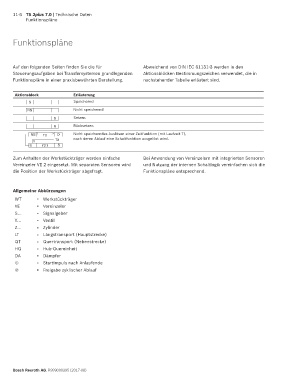

11-6 TS 2plus 7.0 | Technische Daten
Funktionspläne

Funktionspläne

Auf den folgenden Seiten finden Sie die für Abweichend von DIN IEC 61131-3 werden in den
Steuerungsaufgaben bei Transfersystemen grundlegenden Aktionsblöcken Bestimmungszeichen verwendet, die in
Funktionspläne in einer praxisbewährten Darstellung. nachstehender Tabelle erläutert sind.

Aktionsblock Erläuterung
S Speichernd
NS Nicht speichernd
S Setzen
R Rücksetzen

NS T3 D Nicht speicherndes Auslösen einer Zeitfunktion (mit Laufzeit T),
? T3 nach deren Ablauf eine Schaltfunktion ausgelöst wird.
S Y2.1 S

Zum Anhalten der Werkstückträger werden einfache Bei Anwendung von Vereinzelern mit integrierten Sensoren
Vereinzeler VE 2 eingesetzt. Mit separaten Sensoren wird und Nutzung der internen Schaltlogik vereinfachen sich die
die Position der Werkstückträger abgefragt. Funktionspläne entsprechend.

Allgemeine Abkürzungen
WT = Werkstückträger
VE = Vereinzeler
S… = Signalgeber
Y… = Ventil
Z… = Zylinder
LT = Längstransport (Hauptstrecke)
QT = Quertransport (Nebenstrecke)
HQ = Hub-Quereinheit
DA = Dämpfer
 = Startimpuls nach Anlaufende
 = Freigabe zyklischer Ablauf

Bosch Rexroth AG, R999000395 (2017-08)
