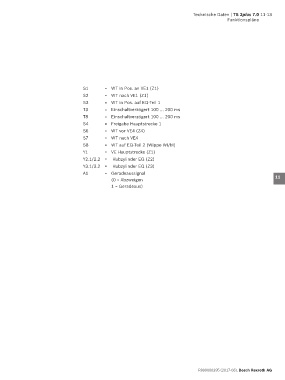

Technische Daten | TS 2plus 7.0 11-13
Funktionspläne
1
2
3
4
S1 = WT in Pos. an VE1 (Z1)
S2 = WT nach VE1 (Z1) 5
S3 = WT in Pos. auf EQ-Teil 1
T3 = Einschaltverzögert 100 … 200 ms 6
T8 = Einschaltverzögert 100 … 200 ms
S4 = Freigabe Hauptstrecke 1 7
S6 = WT vor VE4 (Z4)
S7 = WT nach VE4 8
S8 = WT auf EQ-Teil 2 (Wippe WI/M)
Y1 = VE Hauptstrecke (Z1) 9
Y2.1/2.2 = Hubzylinder EQ (Z2)
Y3.1/3.2 = Hubzylinder EQ (Z3) 10
A1 = Geradeaussignal
(0 = Abzweigen 11
1 = Geradeaus)
12
13
14
15
16
17
18
19
20
21
22
23
24
R999000395 (2017-08), Bosch Rexroth AG
