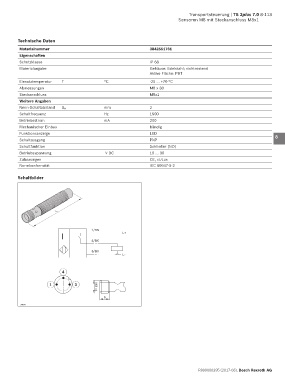

Transportsteuerung | TS 2plus 7.0  8-113
                                                                            Sensoren M8 mit Steckanschluss M8x1




        Technische Daten
                                                                                                                    1
         Materialnummer                                         3842551761
         Eigenschaften                                                                                              2
         Schutzklasse                                           IP 68
         Materialangabe                                         Gehäuse: Edelstahl; nichtrostend                    3
                                                                Aktive Fläche: PBT
         Einsatztemperatur  T                °C                 -25 ... +70 °C                                      4
         Abmessungen                                            M8 x 30
         Steckanschluss                                         M8x1                                                5
         Weitere Angaben
         Nenn-Schaltabstand  S N             mm                 2                                                   6
         Schaltfrequenz                      Hz                 1500
         Betriebsstrom                       mA                 200                                                 7
         Mechanischer Einbau                                    bündig
         Funktionsanzeige                                       LED
         Schaltausgang                                          PNP                                                 8
         Schaltfunktion                                         Schließer (NO)
         Betriebsspannung                     V DC              10 ... 30                                           9
         Zulassungen                                            CE, cULus
         Normkonformität                                        IEC 60947-5-2                                       10


        Schaltbilder                                                                                                11

                                                                                                                    12

                                                                                                                    13

                         L
                                                                                                                    14

                                       1/BN         L+                                                              15
                           I
                                       4/BK
                                                                                                                    16
                                       3/BU
                                                    L-
                                                                                                                    17

                           4                                                                                        18


                      1         3        M8 x1                                                                      19

                                            6                                                                       20
          24014
                                                                                                                    21


                                                                                                                    22

                                                                                                                    23


                                                                                                                    24
