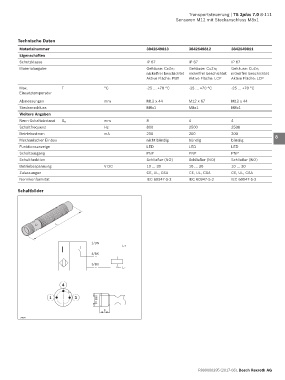

Transportsteuerung | TS 2plus 7.0 8-111
Sensoren M12 mit Steckanschluss M8x1

Technische Daten
1
Materialnummer 3842549813 3842549812 3842549811
Eigenschaften 2
Schutzklasse IP 67 IP 67 IP 67
Materialangabe Gehäuse: CuZn; Gehäuse: CuZn; Gehäuse: CuZn; 3
nickelfrei beschichtet nickelfrei beschichtet nickelfrei beschichtet
Aktive Fläche: PBT Aktive Fläche: LCP Aktive Fläche: LCP
4
Max. T °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C
Einsatztemperatur
5
Abmessungen mm M12 x 44 M12 x 67 M12 x 44
Steckanschluss M8x1 M8x1 M8x1 6
Weitere Angaben
Nenn-Schaltabstand S N mm 8 4 4 7
Schaltfrequenz Hz 800 2500 2500
Betriebsstrom mA 200 200 200 8
Mechanischer Einbau nicht bündig bündig bündig
Funktionsanzeige LED LED LED
Schaltausgang PNP PNP PNP 9
Schaltfunktion Schließer (NO) Schließer (NO) Schließer (NO)
Betriebsspannung V DC 10 … 30 10 … 30 10 … 30 10
Zulassungen CE, UL, CSA CE, UL, CSA CE, UL, CSA
Normkonformität IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2 11

Schaltbilder 12

13

14
L
15

1/BN 16
I L+
4/BK
17
3/BU
L-
18

4 19

1 3 M8 x1 20

6 21

24014
22

23

24

R999000395 (2017-08), Bosch Rexroth AG
