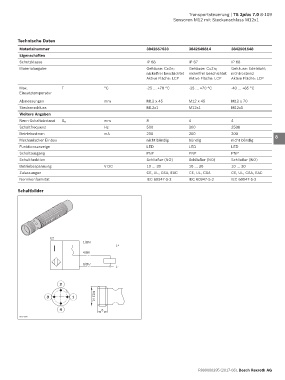

Transportsteuerung | TS 2plus 7.0 8-109
Sensoren M12 mit Steckanschluss M12x1

Technische Daten
1
Materialnummer 3842557633 3842549814 3842501548
Eigenschaften 2
Schutzklasse IP 68 IP 67 IP 68
Materialangabe Gehäuse: CuZn; Gehäuse: CuZn; Gehäuse: Edelstahl; 3
nickelfrei beschichtet nickelfrei beschichtet nichtrostend
Aktive Fläche: LCP Aktive Fläche: LCP Aktive Fläche: LCP
4
Max. T °C -25 ... +70 °C -25 … +70 °C -40 … +85 °C
Einsatztemperatur
5
Abmessungen mm M12 x 45 M12 x 45 M12 x 70
Steckanschluss M12x1 M12x1 M12x1 6
Weitere Angaben
Nenn-Schaltabstand S N mm 8 4 4 7
Schaltfrequenz Hz 500 300 2500
Betriebsstrom mA 200 200 200 8
Mechanischer Einbau nicht bündig bündig nicht bündig
Funktionsanzeige LED LED LED
Schaltausgang PNP PNP PNP 9
Schaltfunktion Schließer (NO) Schließer (NO) Schließer (NO)
Betriebsspannung V DC 10 ... 30 10 ... 30 10 ... 30 10
Zulassungen CE, UL, CSA, EAC CE, UL, CSA CE, UL, CSA, EAC
Normkonformität IEC 60947-5-2 IEC 60947-5-2 IEC 60947-5-2 11

Schaltbilder 12

13

14

15

E2
1/BN 16
I L+
4/BK
17
3/BU
L-
18

2 19

3 1 M12 x1 20

4 6 21
00127928
22

23

24
