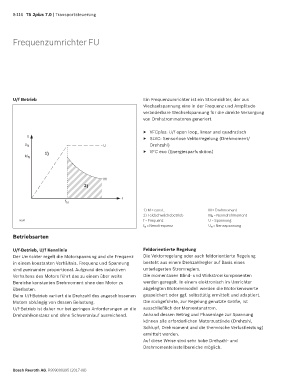

8-116 TS 2plus 7.0 | Transportsteuerung

Frequenzumrichter FU

U/f Betrieb Ein Frequenzumrichter ist ein Stromrichter, der aus
Wechselspannung eine in der Frequenz und Amplitude
veränderbare Wechselspannung für die direkte Versorgung
von Drehstrommotoren generiert.

▶ VFCplus: U/f open loop, linear und quadratisch
U ▶ SLVC: Sensorlose Vektorregelung (Drehmoment/
U N U Drehzahl)
1 ) ▶ VFC eco (Energiesparfunktion)
M N

M
2 )

f
f N
1) M = const. M = Drehmoment
2) Feldschwächebetrieb M N = Nenndrehmoment
35167 f = Frequenz U = Spannung
f N = Nennfrequenz U N = Nennspannung

Betriebsarten

U/f-Betrieb, U/f Kennlinie Feldorientierte Regelung
Der Umrichter regelt die Motorspannung und die Frequenz Die Vektorregelung oder auch feldorientierte Regelung
in einem konstanten Verhältnis. Frequenz und Spannung besteht aus einem Drehzahlregler auf Basis eines
sind zueinander proportional. Aufgrund des induktiven unterlagerten Stromreglers.
Verhaltens des Motors führt das zu einem über weite Die momentanen Blind- und Wirkstromkomponenten
Bereiche konstanten Drehmoment ohne den Motor zu werden geregelt. In einem elektronisch im Umrichter
überlasten. abgelegten Motorenmodell werden die Motorkennwerte
Beim U/f-Betrieb variiert die Drehzahl des angeschlossenen gespeichert oder ggf. selbsttätig ermittelt und adaptiert.
Motors abhängig von dessen Belastung. Die rückgeführte, zur Regelung genutzte Größe, ist
U/f-Betrieb ist daher nur bei geringen Anforderungen an die ausschließlich der Momentanstrom.
Drehzahlkonstanz und ohne Schweranlauf ausreichend. Anhand dessen Betrag und Phasenlage zur Spannung
können alle erforderlichen Motorzustände (Drehzahl,
Schlupf, Drehmoment und die thermische Verlustleistung)
ermittelt werden.
Auf diese Weise sind sehr hohe Drehzahl- und
Drehmomenteinstellbereiche möglich.
