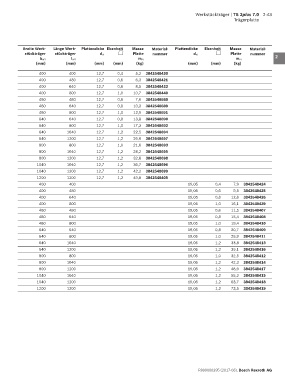

Werkstückträger | TS 2plus 7.0 2-43
Trägerplatte

1
Breite Werk- Länge Werk- Platten dicke Ebenheit Masse Material- Platten dicke Ebenheit Masse Material-
stückträger stückträger d Pl Platte nummer d Pl Platte nummer 2
b WT l WT m Pl m Pl
(mm) (mm) (mm) (mm) (kg) (mm) (mm) (kg)
3
400 400 12,7 0,4 5,2 3842548420
400 480 12,7 0,6 6,3 3842548421 4
400 640 12,7 0,8 8,5 3842548422
400 800 12,7 1,0 10,7 3842548440
480 480 12,7 0,6 7,6 3842548688 5
480 640 12,7 0,8 10,3 3842548689
480 800 12,7 1,0 12,9 3842548691 6
640 640 12,7 0,8 13,8 3842548690
640 800 12,7 1,0 17,3 3842548692 7
640 1040 12,7 1,2 22,5 3842548694
640 1200 12,7 1,2 26,0 3842548697 8
800 800 12,7 1,0 21,6 3842548693
800 1040 12,7 1,2 28,2 3842548695 9
800 1200 12,7 1,2 32,6 3842548698
1040 1040 12,7 1,2 36,7 3842548696 10
1040 1200 12,7 1,2 42,2 3842548699
1200 1200 12,7 1,2 49,0 3842548405 11
400 400 19,05 0,4 7,9 3842548424
400 480 19,05 0,6 9,5 3842548425 12
400 640 19,05 0,8 12,8 3842548426
400 800 19,05 1,0 16,1 3842548439 13
480 480 19,05 0,6 11,5 3842548407
480 640 19,05 0,8 15,4 3842548408 14
480 800 19,05 1,0 19,4 3842548410
640 640 19,05 0,8 20,7 3842548409 15
640 800 19,05 1,0 25,9 3842548411
640 1040 19,05 1,2 33,8 3842548413 16
640 1200 19,05 1,2 39,1 3842548416
800 800 19,05 1,0 32,5 3842548412 17
800 1040 19,05 1,2 42,3 3842548414
800 1200 19,05 1,2 48,9 3842548417 18
1040 1040 19,05 1,2 55,2 3842548415
1040 1200 19,05 1,2 63,7 3842548418 19
1200 1200 19,05 1,2 73,5 3842548419

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
