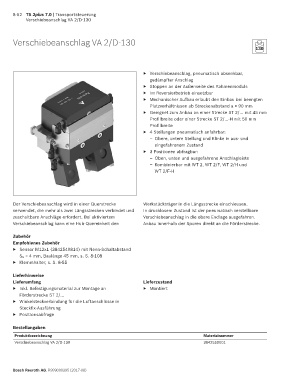

8-52 TS 2plus 7.0 | Transportsteuerung
Verschiebeanschlag VA 2/D-130
Verschiebeanschlag VA 2/D-130
130
▶ Verschiebeanschlag, pneumatisch absenkbar,
gedämpfter Anschlag
▶ Stoppen an der Außenseite des Rahmenmoduls
▶ Im Reversierbetrieb einsetzbar
▶ Mechanischer Aufbau erlaubt den Einbau bei beengten
Platzverhältnissen ab Streckenabstand a = 90 mm
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ 4 Stellungen pneumatisch anfahrbar:
– Obere, untere Stellung und Klinke in aus- und
eingefahrenem Zustand
▶ 3 Positionen abfragbar:
– Oben, unten und ausgefahrene Anschlagleiste
– Kombinierbar mit WT 2, WT 2/F, WT 2/H und
WT 2/F-H
Der Verschiebeanschlag wird in einer Querstrecke Werkstückträger in die Längsstrecke einschleusen.
verwendet, die mehr als zwei Längsstrecken verbindet und In drucklosem Zustand ist der pneumatisch verstellbare
zuschaltbare Anschläge erfordert. Bei aktiviertem Verschiebeanschlag in die obere Endlage ausgefahren.
Verschiebeanschlag kann eine Hub-Quereinheit den Anbau innerhalb der Spuren direkt an die Förderstrecke.
Zubehör
Empfohlenes Zubehör
▶ Sensor M12x1 (3842549814) mit Nenn-Schaltabstand
S N = 4 mm, Baulänge 45 mm, s. S. 8-108
▶ Klemmhalter, s. S. 8-55
Lieferhinweise
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial zur Montage an ▶ Montiert
Förderstrecke ST 2/...
▶ Winkelsteckverbindung für die Luftanschlüsse in
Steckfix-Ausführung
▶ Positionsabfrage
Bestellangaben
Produktbezeichnung Materialnummer
Verschiebeanschlag VA 2/D-130 3842559001
Bosch Rexroth AG, R999000395 (2017-08)
