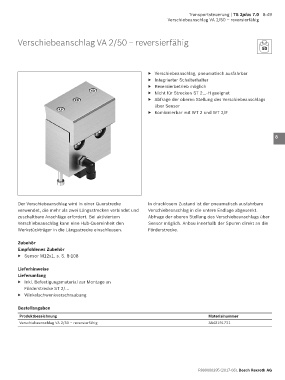

Transportsteuerung | TS 2plus 7.0 8-49
Verschiebeanschlag VA 2/50 ‒ reversierfähig

Verschiebeanschlag VA 2/50 ‒ reversierfähig 1
50
2

3
▶ Verschiebeanschlag, pneumatisch ausfahrbar
▶ Integrierter Schalterhalter 4
▶ Reversierbetrieb möglich
▶ Nicht für Strecken ST 2...-H geeignet
▶ Abfrage der oberen Stellung des Verschiebeanschlags 5
über Sensor
▶ Kombinierbar mit WT 2 und WT 2/F 6

7

8

9

10

11

12

Der Verschiebeanschlag wird in einer Querstrecke In drucklosem Zustand ist der pneumatisch ausfahrbare 13
verwendet, die mehr als zwei Längsstrecken verbindet und Verschiebeanschlag in die untere Endlage abgesenkt.
zuschaltbare Anschläge erfordert. Bei aktiviertem Abfrage der oberen Stellung des Verschiebeanschlags über 14
Verschiebeanschlag kann eine Hub-Quereinheit den Sensor möglich. Anbau innerhalb der Spuren direkt an die
Werkstückträger in die Längsstrecke einschleusen. Förderstrecke. 15

Zubehör 16
Empfohlenes Zubehör
▶ Sensor M12x1, s. S. 8-108 17

Lieferhinweise 18
Lieferumfang
▶ Inkl. Befestigungsmaterial zur Montage an 19
Förderstrecke ST 2/...
▶ Winkelschwenkverschraubung 20

Bestellangaben
21
Produktbezeichnung Materialnummer
Verschiebeanschlag VA 2/50 ‒ reversierfähig 3842191721 22

23

24

R999000395 (2017-08), Bosch Rexroth AG
