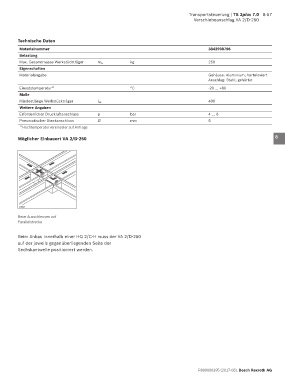

Transportsteuerung | TS 2plus 7.0 8-57
Verschiebeanschlag VA 2/D-250

Technische Daten
1
Materialnummer 3842998796
Belastung 2
Max. Gesamtmasse Werkstückträger m G kg 250
Eigenschaften 3
Materialangabe Gehäuse: Aluminium; harteloxiert
Anschlag: Stahl; gehärtet
4
Einsatztemperatur 1) °C -20 ... +80
Maße 5
Mindestlänge Werkstückträger l wt 400
Weitere Angaben 6
Erforderlicher Druckluftanschluss p bar 4 … 6
Pneumatischer Steckanschluss Ø mm 6 7
1) Hochtemperaturvereinzeler auf Anfrage

Möglicher Einbauort VA 2/D-250 8

9

10

11

12

13
30058
Beim Ausschleusen auf 14
Parallelstrecke
15
Beim Anbau innerhalb einer HQ 2/C-H muss der VA 2/D-250
auf der jeweils gegenüberliegenden Seite der 16
Sechskantwelle positioniert werden.
17

18

19

20

21

22

23

24
