8-56 TS 2plus 7.0 | Transportsteuerung

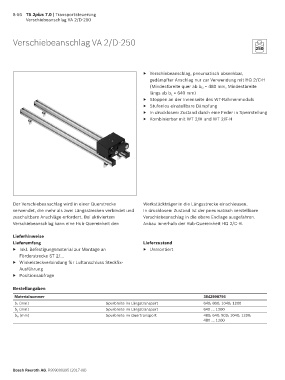

Verschiebeanschlag VA 2/D-250

Verschiebeanschlag VA 2/D-250
250

▶ Verschiebeanschlag, pneumatisch absenkbar,
gedämpfter Anschlag nur zur Verwendung mit HQ 2/C-H
(Mindestbreite quer ab b Q = 480 mm, Mindestbreite
längs ab b L = 640 mm)
▶ Stoppen an der Innenseite des WT-Rahmenmoduls
▶ Stufenlos einstellbare Dämpfung
▶ In drucklosem Zustand durch eine Feder in Sperrstellung
▶ Kombinierbar mit WT 2/H und WT 2/F-H

Der Verschiebeanschlag wird in einer Querstrecke Werkstückträger in die Längsstrecke einschleusen.
verwendet, die mehr als zwei Längsstrecken verbindet und In drucklosem Zustand ist der pneumatisch verstellbare
zuschaltbare Anschläge erfordert. Bei aktiviertem Verschiebeanschlag in die obere Endlage ausgefahren.
Verschiebeanschlag kann eine Hub-Quereinheit den Anbau innerhalb der Hub-Quereinheit HQ 2/C-H.

Lieferhinweise
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial zur Montage an ▶ Unmontiert
Förderstrecke ST 2/...
▶ Winkelsteckverbindung für Luftanschluss Steckfix-
Ausführung
▶ Positionsabfrage

Bestellangaben

Materialnummer 3842998796
b L (mm) Spurbreite im Längstransport 640; 800; 1040; 1200
b L (mm) Spurbreite im Längstransport 640 ... 1200
b Q (mm) Spurbreite im Quertransport 480; 640; 800; 1040; 1200;
480 ... 1200

Bosch Rexroth AG, R999000395 (2017-08)
