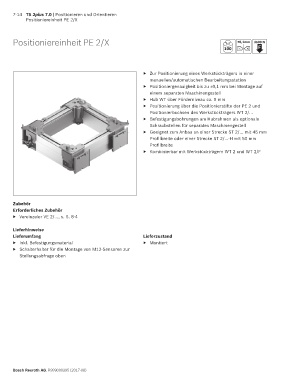

7-14 TS 2plus 7.0 | Positionieren und Orientieren
Positioniereinheit PE 2/X

Positioniereinheit PE 2/X ±0,1mm 3500 N
100 F

▶ Zur Positionierung eines Werkstückträgers in einer
manuellen/automatischen Bearbeitungsstation
▶ Positioniergenauigkeit bis zu ±0,1 mm bei Montage auf
einem separaten Maschinengestell
▶ Hub WT über Förderniveau ca. 9 mm
▶ Positionierung über die Positionierstifte der PE 2 und
Positionierbuchsen des Werkstückträgers WT 2/…
▶ Befestigungsbohrungen am Hubrahmen als optionale
Schraubstellen für separates Maschinengestell
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit Werkstückträgern WT 2 und WT 2/F

Zubehör
Erforderliches Zubehör
▶ Vereinzeler VE 2/…, s. S. 8-4

Lieferhinweise
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Schalterhalter für die Montage von M12-Sensoren zur
Stellungsabfrage oben

Bosch Rexroth AG, R999000395 (2017-08)
