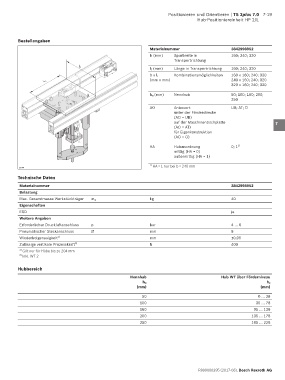

Positionieren und Orientieren | TS 2plus 7.0 7-19
Hub-Positioniereinheit HP 2/L

Bestellangaben
1
Materialnummer 3842998952
b (mm) Spurbreite in 160; 240; 320 2
Transportrichtung
b
l T (mm) Länge in Transportrichtung 160; 240; 320 3
Kombinations möglichkeiten 160 x 160; 240; 320
b x l T
(mm x mm) 240 x 160; 240; 320
l T 4
320 x 160; 240; 320
h N (mm) Nennhub 50; 100; 160; 200; 5
250
AO Anbauort UB; AT; O 6
unter der Förderstrecke
(AO = UB)
auf der Maschinentischplatte 7
(AO = AT)
für Eigenkonstruktion
(AO = O) 8

HA Hubanordnung 0; 1 1)
mittig (HA = 0) 9
außermittig (HA = 1)
10
1) HA = 1 nur bei b = 240 mm
23764
Technische Daten 11
Materialnummer 3842998952
Belastung 12
Max. Gesamtmasse Werkstückträger m G kg 40
Eigenschaften 13
ESD ja
Weitere Angaben 14
Erforderlicher Druckluftanschluss p bar 4 … 6
Pneumatischer Steckanschluss Ø mm 8 15
Wiederholgenauigkeit 1) mm ±0,05
Zulässige vertikale Prozesskraft 2) N 400 16
1) Gilt nur für Hübe bis zu 204 mm
2) Inkl. WT 2 17

Hubbereich 18

Nennhub Hub WT über Förderniveau
h N h 0 19
(mm) (mm)
50 0 ... 28 20
100 35 ... 78
160 95 ... 138 21
200 135 ... 178
250 185 ... 228 22

23

24

R999000395 (2017-08), Bosch Rexroth AG
