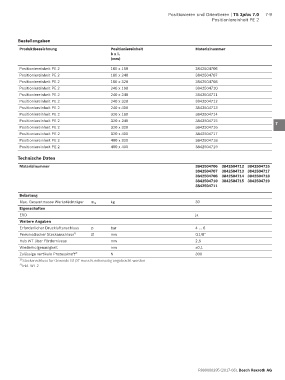

Positionieren und Orientieren | TS 2plus 7.0 7-9
Positioniereinheit PE 2

Bestellangaben
1
Produktbezeichnung Positioniereinheit Materialnummer
b x l T 2
(mm)
Positioniereinheit PE 2 160 x 160 3842504706 3
Positioniereinheit PE 2 160 x 240 3842504707
Positioniereinheit PE 2 160 x 320 3842504708 4
Positioniereinheit PE 2 240 x 160 3842504710
Positioniereinheit PE 2 240 x 240 3842504711 5
Positioniereinheit PE 2 240 x 320 3842504712
Positioniereinheit PE 2 240 x 400 3842504713 6
Positioniereinheit PE 2 320 x 160 3842504714
Positioniereinheit PE 2 320 x 240 3842504715 7
Positioniereinheit PE 2 320 x 320 3842504716
Positioniereinheit PE 2 320 x 400 3842504717 8
Positioniereinheit PE 2 400 x 320 3842504718
Positioniereinheit PE 2 400 x 400 3842504719
9
Technische Daten
10
Materialnummer 3842504706 3842504712 3842504716
3842504707 3842504713 3842504717
3842504708 3842504714 3842504718 11
3842504710 3842504715 3842504719
3842504711
12
Belastung
Max. Gesamtmasse Werkstückträger m G kg 30 13
Eigenschaften
ESD ja 14
Weitere Angaben
Erforderlicher Druckluftanschluss p bar 4 … 6 15
Pneumatischer Steckanschluss Ø mm G1/8"
1)
Hub WT über Förderniveau mm 2,5 16
Wiederholgenauigkeit mm ±0,1
Zulässige vertikale Prozesskraft 2) N 300
1) Steckanschluss für Gewinde G1/8" muss Kundenseitig angebracht werden 17
2) Inkl. WT 2
18

19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
