7-16 TS 2plus 7.0 | Positionieren und Orientieren
Positioniereinheit PE 2/X

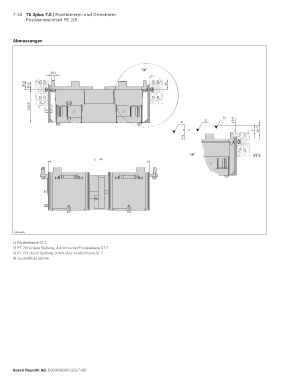

Abmessungen
"X"
Ø12
0 1)
38,6 35,6 40
132,8
3)
2) 1) 19,6
0 9 33 4)
4,4
"X" ST 2
I T – 66
00125225
00125225
1) Förderebene ST 2
2) PE 2/X untere Stellung: 4,4 mm unter Förderebene ST 2
3) PE 2/X obere Stellung: 9 mm über Förderebene ST 2
4) Gesamthub 33 mm
