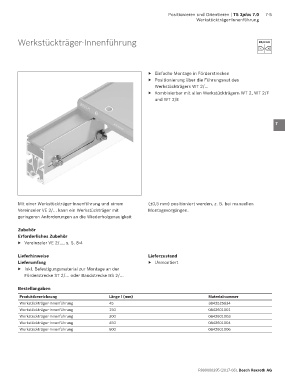

Positionieren und Orientieren | TS 2plus 7.0 7-5
Werkstückträger-Innenführung

Werkstückträger-Innenführung ±0,5mm 1

2

3
▶ Einfache Montage in Förderstrecken
▶ Positionierung über die Führungsnut des 4
Werkstückträgers WT 2/…
▶ Kombinierbar mit allen Werkstückträgern WT 2, WT 2/F
und WT 2/E 5

6

7

8

9

10

11

12

Mit einer Werkstückträger-Innenführung und einem (±0,5 mm) positioniert werden, z. B. bei manuellen 13
Vereinzeler VE 2/… kann ein Werkstückträger mit Montagevorgängen.
geringeren Anforderungen an die Wiederholgenauigkeit 14

Zubehör 15
Erforderliches Zubehör
▶ Vereinzeler VE 2/..., s. S. 8-4 16

Lieferhinweise Lieferzustand 17
Lieferumfang ▶ Unmontiert
▶ Inkl. Befestigungsmaterial zur Montage an der 18
Förderstrecke ST 2/… oder Bandstrecke BS 2/…
19
Bestellangaben

Produktbezeichnung Länge l (mm) Materialnummer 20
Werkstückträger-Innenführung 45 3842525634
Werkstückträger-Innenführung 150 0842601001 21
Werkstückträger-Innenführung 300 0842601003
Werkstückträger-Innenführung 450 0842601004 22
Werkstückträger-Innenführung 600 0842601006
23

24

R999000395 (2017-08), Bosch Rexroth AG
